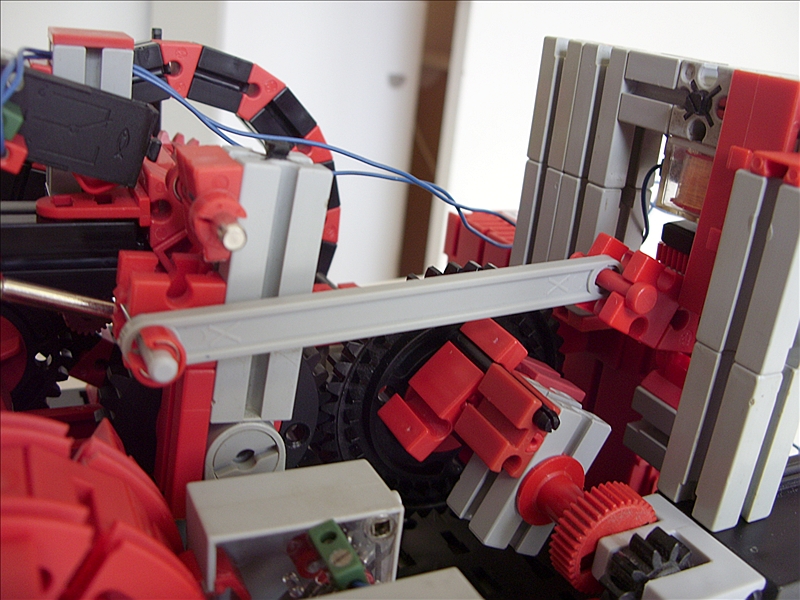

Über diese Statikstrebe wird die Bewegung auf den Pendelbalken in der Mitte übertragen. Der trägt oben eine ft-Winkelachse, die in die Zähne des Z30 eingreift. Da der Hub des Dauermagneten unterhalb der Elektromagnete etwas zu klein ist, wird über geeignete Hebelgeometrie eine Übersetzung gebildet: Der linke Hebel dreht sich etwas weiter als der bei den Magneten, damit der erreichbare Drehwinkel auch garantiert für einen Zahn des Z30 genügt.
