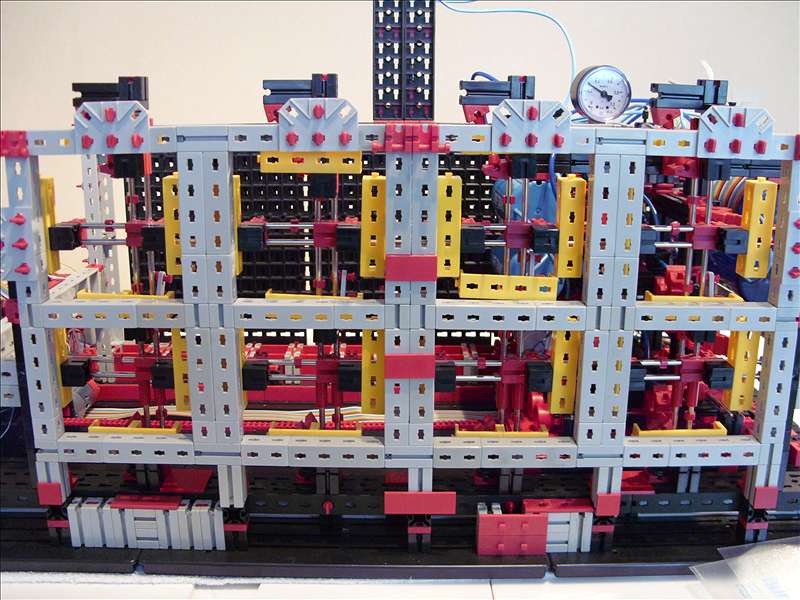

Für diese Aufnahme wurden die Klarsichtfolien, die der Kontrasterhöhung dienen, abgenommen, damit man die Details besser erkennen kann. Die Segmente gleiten an folgenden Achsen entlang:
Alle senkrecht stehenden Segmente gleiten auf insgesamt vier 50-cm-Achsen (von Conrad) entlang: Je zwei Achsen für die oberen und zwei für die unteren senkrecht stehenden Segmente. Auf diesen Achsen können die Segmente um je 15 mm nach links oder rechts verschoben werden.
Alle waagerecht liegende Segmente gleiten an je zwei senkrecht stehenden Achsen je Ziffer auf und ab. Diese Segmente werden durch Klemmen daran gehindert, immer wieder herunter zu rutschen - sie sollen ja in der Stellung bleiben, in der sie von der Stellmechanik gebracht wurden.
-Michael- (23.9.2008, 18:32:21)
Wie wile elektro-ventile hast du dafür gebraucht?
Stefan Falk (23.9.2008, 19:55:37)
Tach auch!
Ähm, steht doch alles in den Bescheibungen? 7 x Elektroventil Selbstbau, Ansteuerung mit RoboInt.
Gruß, Stefan
-Michael- (25.9.2008, 16:06:56)
Sorry, ja ich habe es auch gesehen. Aber leider erst zu Spät.
Zu dumm das man seine eigenen Kommentare nich Löschen oder ändern kann…
