luftmotor01(Pettera)

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 6.6.2003, 15:14 von pvd.  2 / 6

Schlagworte: Luftmotor, Membran.

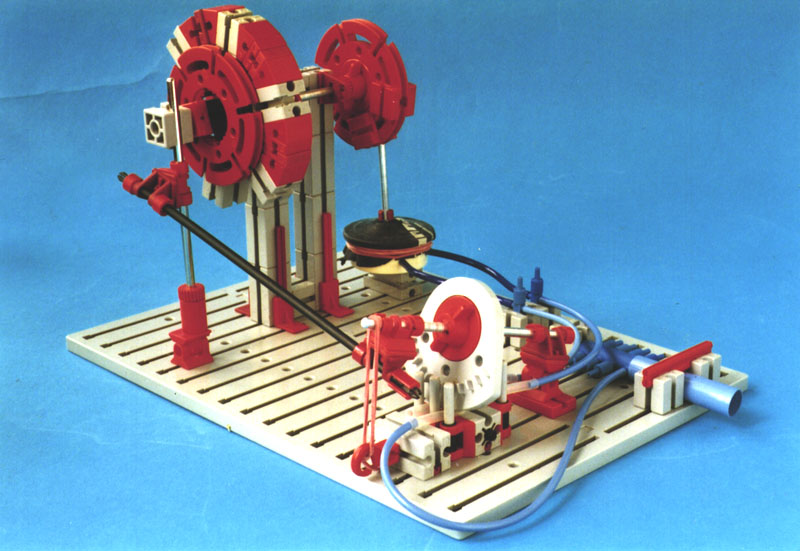

Luftmotor gebaut nach einem Modell aus Philips Mechanical Engineer Baukasten (1966). Der Zylinder hat ein Gehause (PVC Teil , AbwasserRohr) worüber ein Balon gespannt ist. Am Balon ist eine 4 mm Stahlachse verbunden ; bei Drückänderungen bewegt diese Achse (Kolben) , das gibt die Drehbewegung . Und damit wird dann auch die Ventilwirkung gesteuert : vorne im Modell sieht man das graue Rad : damit werden die dünnwandige Silikonschlauche abgequetscht , und das gibt die benötigte Ventilwirkung. Das Motormodell ist selbstanlaufend.

thomas004 (14.12.2009, 14:50:30)

Kann mir mal bitte jemand diese Quetsch-Technik des Schlauchs als Ventilersatz erklären?

Klar, der Schlauch ist von Druckluft beaufschlagt. Quetscht man ihn zusammen, wird die Druckluftzufuhr zum Zylinder blockiert. Löst man die Quetschung, strömt Druckluft in den Zylinder und lässt den Kolben ausfahren. Aber wie bekomme ich die Druckluft bei dieser Technik später wieder AUS DEM ZYLINDER HERAUS, um den Kolben wieder zurückzufahren?

Danke für Eure Hilfe!

Gruß, Thomas

Stefan Falk (15.12.2009, 17:44:47)

Vermutung: Das geht nur weil da eine Schwungmasse mitdreht. Die muss genügend Schwung haben, um über die antriebslose Zeit hinweg zu kommen.

Gruß, Stefan

Stefan Falk (20.12.2015, 10:33:04)

Mein Erklärungsversuch war natürlich Quatsch, aber bei genauem Hinsehen sieht man vom Zylinder zwei Schläuche weggehen. Der Zweite ist die Abluft, geht auch - im Bild links vom Zuluftschlauch - unter der Abklemmmechanik entlang und wird also freigegeben, wenn die Zuluft gesperrt ist.

Gruß, Stefan
