Funktionsweise NAND

Konstruiert und fotografiert von Thomas Püttmann (geometer).
Hochgeladen am 7.3.2010, 10:57 von geometer.  6 / 11

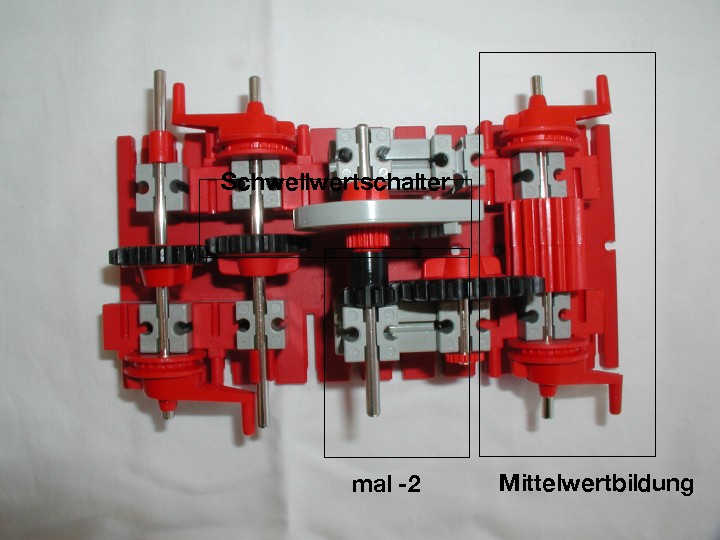

Hier sieht man die Zusammensetzung von NAND aus Mittelwertbildung, Multiplikation mit 3/2 (nicht -2 !!) und Schwellwertbildung.

Triceratops (31.12.2013, 21:16:13)

Hallo

So ganz verstehe ich die Funktion nicht. Denn wenn ich rechts nur 1 Kurbel drehe und z. B. die andere festhalte, so dreht sich das Differenzial immer noch mit der halben Geschwindigkeit.

Gruß, Thomas

geometer (2.1.2014, 23:02:35)

Hallo,

ja, das Differential dreht sich dann um 90°. Aber erst wenn es sich um mehr als 90° gedreht hat, greifen die Zähne der Segmentscheibe in das Ausgangszahnrad. Wegen der Übersetzung in der Mitte dreht die Segmentscheibe das Ausgangszahnrad dann trotzdem noch um 180°, wenn beide Kurbeln rechts auf 1 (also um 180°) gedreht werden, obwohl die Drehung des Ausgangszahnrads nur geschieht, während sich das Differential von 90° auf 180° dreht. Das ist mit Schwellwertbildung gemeint.

Freundlicher Gruß, Thomas
