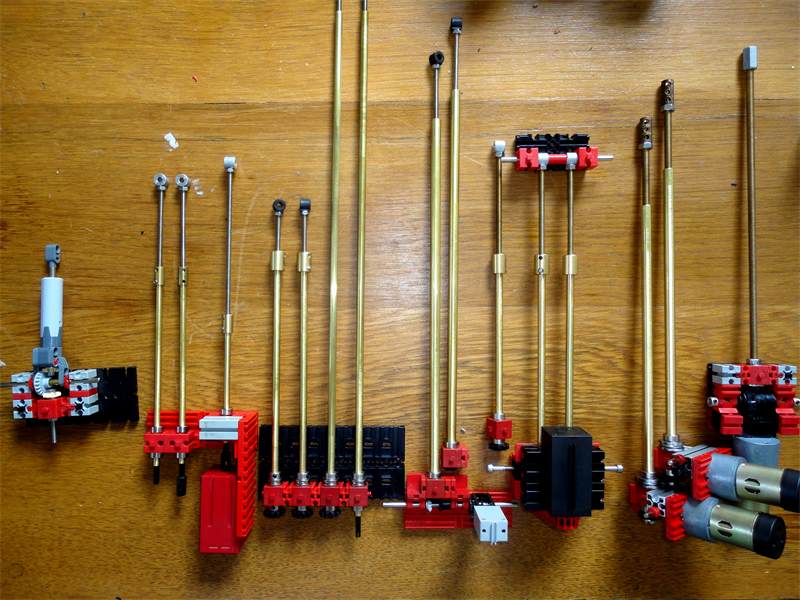

Dreh-Zylinder Antrieb Alternativen -Übersicht

Konstruiert und fotografiert von Peter Poederoyen NL.
Hochgeladen am 24.8.2014, 22:29 von peterholland.  1 / 9

Conrad-art.nrs:

297194-62 Messing-Rohr-Profil 4 mm buiten + 3.1 mm binnen, 500mm

297313 Messing buis buitenØ5,0 binnenØ4,1 500mm 221795 Messing buis buitenØ6,0 binnenØ4,0 500mm

297321-62 Messing-Rohr-Profil 6 mm buiten + 5.1 mm binnen , 500 mm

221796 Messing buis buitenØ8,0 binnenØ6,0 500mm 297330 Messing buis buitenØ8,0 binnenØ7,1 500mm

225410 Stelringset 4mm (10 stuks) 225428 Stelringset 5mm (10 stuks) 225436 Stelringset 6mm (10 stuks) 225550 Stelringset 8 mm (10 stuks)

214515 Axiale groefkogellager 4/10/4mm 214523 Axiale groefkogellager 5/12/4mm 214531 Axiale groefkogellager 6/13/5mm 214558 Axiale groefkogellager 8/19/7mm

295612 KOGELLAGER inw. 6mm x 12 x 4 295639 KOGELLAGER inw. 8mm x 12 x 4 233572 Kugellager mit Keramikkugeln inw. 5 mm x 9 mm x 3 mm

RVS-Draadeinden : https://www.rvspaleis.nl/

221786 Draadeind 500mm M4 Messing 221787 Draadeind 500mm M5 Messing 221789 Draadeind 500 mm M6 Messing

183745 Mentor Askoppelingen 720.64 (Ø) 6 mm naar 4 mm

Adapter 4mm auf 5mm Andreas Tacke Münster. Ich habe Andreas gefragt Adapter 3,3mm auf 5mm zu machen. Ich mache dann selbst davon M4 auf 5mm

http://www.conrad.nl/nl/search.html?search=schroefdraadreparatie

1224547 Gewindereparatursatz Eventus 40304 M4 1224612 Gewindeeinsatz Eventus 40504 M4

815528 Gewindereparatursatz 19teilig Exact 40305 M5 1224578 Gewindeeinsatz Eventus 40405 M5

815530 Gewindereparatursatz 19teilig Exact 40306 M6 1224579 Gewindeeinsatz Eventus 40406 M6

Ook elders zoeken onder: “schroefdraadreparatie” Losse Gewindeeinsätze in NL verkrijgbaar bij: http://www.mechashop.nl/gereedschap/verspanendgereedschap/tappen/v-coil-m4x4-540502120#variatieGroep=V-Coil%2520M4x6%2520540502140

219827 Pashulzen-set: Ø: 3 naar 4 mm (2 st.), Ø: 4 naar 5 mm (2 st.), Ø: 5 naar 6 mm (2 st.), Ø: 6 naar 8 mm (2 st.)

275162 Passchijven 4x8x0,3 DIN 988 (20st) 275165 Passchijven 8x14x0,3 DIN 988 (20st) 275163 Passchijven 5x10x0,3 DIN 988 (20st)

chef8 (27.8.2014, 19:06:11)

Hallo Peter

Zo netjes, een hele verzameling cilinders gemaakt. Zitten een paar mooie tussen zal binnenkort eens een paar namaken. Vooral die met het diff als tussen tandwiel spreekt me zeer aan. Dit is soms wel wenselijk dat de motor niet mee beweegt.

Ruurd

robvanbaal (10.9.2014, 18:17:06)

Onze grote knutselaar…

peterholland (26.9.2014, 08:40:34)

Interessante sehr kleine (10 x 12 x26mm) Getriebemotoren passend im FT-Raster gibt es bei :

https://iprototype.nl/products/robotics/servo-motors/micro-metalen-gearmotor-hp-100:1

http://www.pololu.com/product/2218

Overview

These tiny brushed DC gearmotors are intended for use at 6 V, though in general, these kinds of motors can run at voltages above and below this nominal voltage, so they should comfortably operate in the 3 – 9 V range (rotation can start at voltages as low as 0.5 V). Lower voltages might not be practical, and higher voltages could start negatively affecting the life of the motor. The micro metal gearmotors are available in a wide range of gear ratios—from 5:1 up to 1000:1—and offer a choice between three different motors: high-power (HP), medium-power (MP), and standard. With the exception of the 1000:1 gear ratio versions, all of the micro metal gearmotors have the same physical dimensions, so one version can be easily swapped for another if your design requirements change.

Gruss,

Peter Poederoyen NL

peterholland (26.9.2014, 08:47:21)

Zum Einbau der Getriebemotor ist interessant :

U-Profile mit Streifen - grau 15x15mm http://www.ftcommunity.de/details.php?image_id=33987

Diese Bauteile gibt es bei:

LPE: http://lpe.lpe-b2b.de/index.php?page=product&info=3697 http://lpe.lpe-b2b.de/index.php?page=product&info=2770

peterholland (24.1.2015, 21:33:31)

Interessante 12V Micro-Getriebemotoren (10 x 12 x26mm) passend im FT-Raster gibt es bei :

http://www.robotshop.com/eu/en/12v-460rpm-20oz-in-micro-gearmotor.html

12 6 - 12 5:1 4900 RB-Sct-805 Servo City 12 6 - 12 10:1 2600 RB-Sct-553 Servo City 12 6 - 12 30:1 900 RB-Sct-749 Servo City 12 6 - 12 50:1 460 RB-Sct-773 Servo City 12 6 - 12 100:1 270 RB-Sct-722 Servo City 12 6 - 12 150:1 175 RB-Sct-171 Servo City 12 6 - 12 210:1 130 RB-Sct-810 Servo City 12 6 - 12 250:1 110 RB-Sct-697 Servo City 12 6 - 12 298:1 90 RB-Sct-169 Servo City

peterholland (11.11.2015, 16:26:42)

Beispiel Anwendung in Caterpillar-950H-2.0 mit Dreh-Zylinder:

http://www.ftcommunity.de/details.php?image_id=40417#col3

http://www.ftcommunity.de/details.php?image_id=40420#col3

http://www.ftcommunity.de/categories.php?cat_id=3028

Gruss,

Peter Poederoyen NL
