Steuerung Kupplung

Konstruiert und fotografiert von Ludger Mäsing (ludger-ftc).
Hochgeladen am 5.2.2012, 20:01 von ludger-ftc.  8 / 40

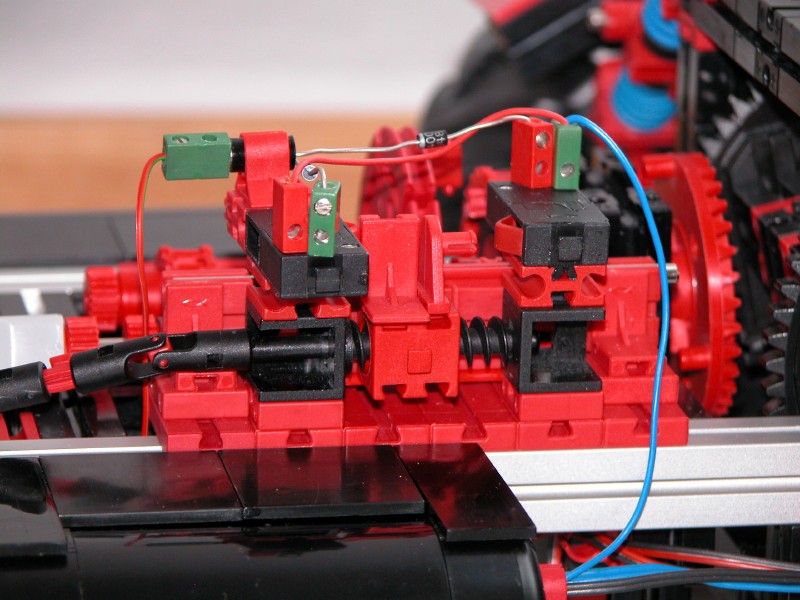

Hier die Steuerung der Klauenkupplung. Der Antrieb erfolgt über die Kardanwelle. Der Motor wird mittels Dioden am Ende gestoppt.

thomas004 (6.2.2012, 08:14:48)

Ginge auch ohne Dioden …

Gruß, Thomas

ludger-ftc (6.2.2012, 08:34:49)

Nein, geht nicht. Der Motor ist so stark das er alles verschiebt wenn er nicht an einer bestimmten Stelle gestoppt wird.

Gruß ludger

thomas004 (6.2.2012, 10:49:59)

Doch, geht!

Es gibt eine klassische Schaltung für Endschalter, die ohne störende Fremdteile (= Dioden) auskommt.

Siehe hier:

http://www.ftcommunity.de/details.php?image_id=26819

Vielleicht kann mir irgendjemand erklären, was die Dioden für einen Sinn machen, wenn es auch ohne geht … ;o)

Gruß, Thomas

Stefan Falk (6.2.2012, 12:05:44)

Ei, lies in der ft:pedia, Thomas ;-) Es geht ganz ohne Dioden, aber mit Dioden benötigt man nur zwei Leitungen zwischen Steuerung und der Einheit aus Motor und Tastern.

Gruß, Stefan
