Anschlag

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 23.3.2014, 22:27 von Stefan Falk.  9 / 9

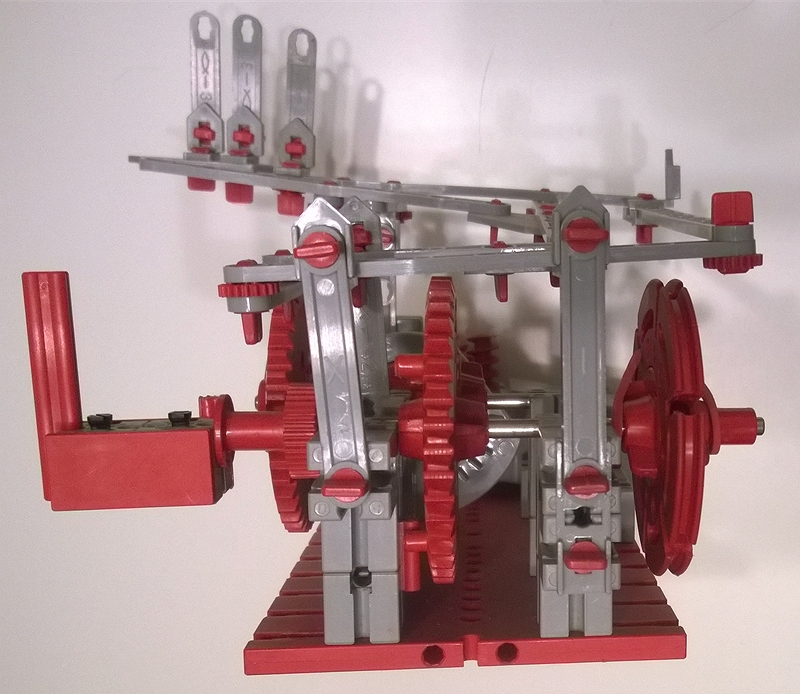

Das Z40 der Schwenkachse stößt, durch die Gummi-Kraft getrieben, mit einem seiner drei Zapfen an einen Verbinder 15. Auf diese Weise wird die senkrechte Positionierung der Düse nach jedem Schwenk wieder genau genug hergestellt.
