[4/4] Getriebteile m0,5 M-System
Hochgeladen am 13.10.2009, 19:55 von Udo2. 4 / 4
Schlagworte: m05.
Ein Thema das Wehmut? aufkommen lässt, der M-Motor 9V/5000U/min? mit seinen Getriebeteilen. Besteht doch bei vielen ft-Fans der Wunsch, dass ein mechanisch einstellbarer Getriebesatz mal wieder erhältlich wird. Hier dazu die Zusammenstellung nach meinem vorläufigen Wissen:

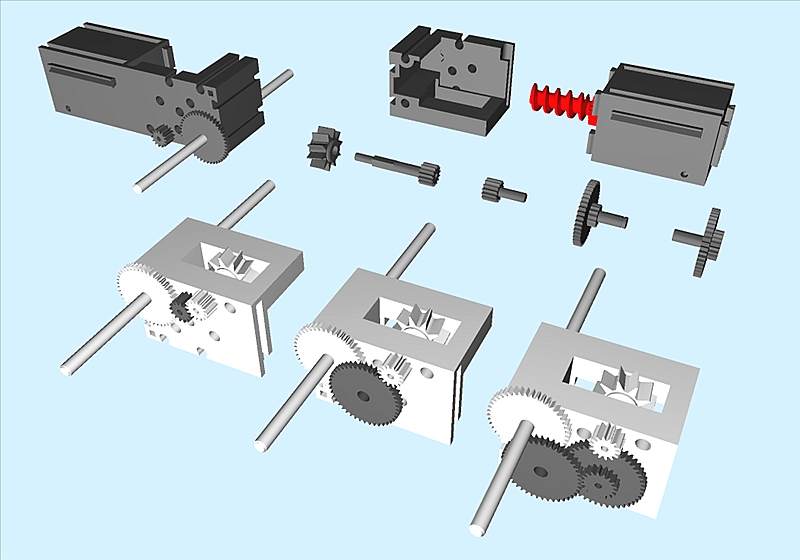

Rechts oben die sieben Komponenten des M-Systems 32618 M-Motor mit Schnecke m1,5 Z25m0,5 32619 M-Motor Getriebewinkel Darunter die fünf Zahnradteile, die schon unter Bild [2/4] mit Art-Nr. aufgeführt sind.
Links oben der Grundaufbau M-Motor und -Getriebewinkel mit dem Schneckengetriebe 10:1 von m1,5 auf Z14m0,5 und der symmetrisch montierten Abgangsvariante 31049 M-Achse110 Z44m0,5.
Unten die drei Getriebeeinstellungen (gleichbleibende Teile weiss eingefärbt) von links nach rechts zum ein-, zwei- und dreistufigen Getriebe: schnell 32:1, mittel 77:1 und langsam 240:1
Weitere Einzelheiten dazu sind zu finden in der Bauanleitung ft30301 MASTER-MOTORMASTER, die hier in der ftC unter Downloads als pdf-file heruntergeladen werden kann.
Udo2 (13.10.2009, 20:46:15)
Hallo, vor einiger Zeit erwarb ich gebraucht diesen M-Getriebesatz im Lieferzustand montiert als dreistufiges Getriebe. Da wußte ich noch nicht, dass dann in die rechte obere Bohrung das Teil 32912 Ritzel Z14m0,5 gesteckt wird. Nun fehlt es mir natürlich. Hat dieses Teil evtl. jemand übrig? Gruß, Udo2
Udo2 (14.10.2009, 16:46:10)
Hallo Dietrich, danke für den Tipp. Warum war ich eigentlich so pessimistisch und habe vorher nicht bei Knobloch reingeschaut? Heute konnte man ja aktuell zum M-System noch bestellen 32916 Zahnrad Z44/14 m0,5 32619 Getriebewinkel 32912 Getriebeachse mit Ritzel Z14 m0,5 Gruß, Ingo
