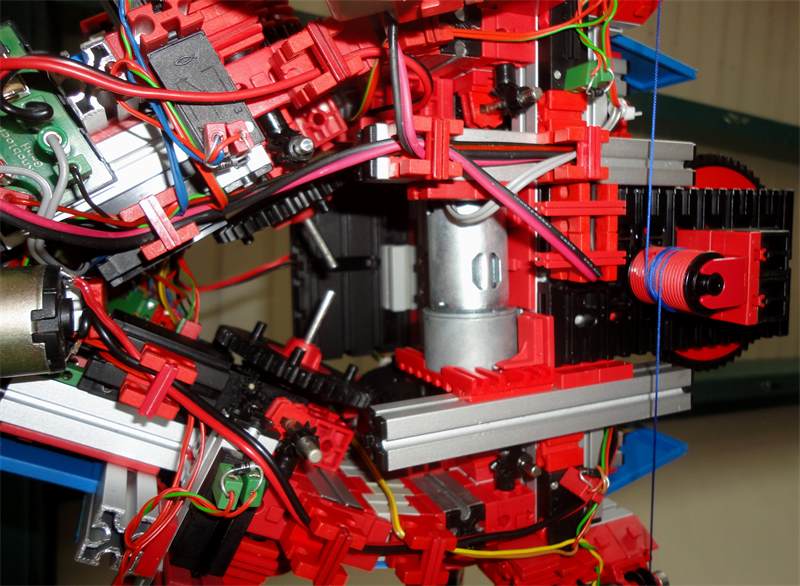

Fischertechnik Libelle in aanbouw 6 -onderaanzicht
Hochgeladen am 26.7.2014, 20:51 von peterholland. 8 / 39
De amplitude-vleugel-uitslag-verstelling gebeurd per vleugel middels een S-Motor + U-Getriebe. (zie midden-links 2x)
Deze aandrijving heeft aan beide zijden een haakse overbrenging dmv een Rastkegel-tandwielen 35062 naar een zwarte worm M1 ( 35977) om een draaischijf-60 (31019) te kunnen verstellen.
Op de Schneckenmutter 35973 heb ik een Gelenkklaue 15 (38446) geschoven die in de draaischijf-60 grijpt. Hiertoe heb ik één zijde van de Gelenkklaue afgeknipt.
Voor het ompolen van de S-motoren gebruik ik 2 oude EM-5-Relais (35793) die door M2 van de IR-afstand-bediening worden getriggerd. Voor de eindposities gebruik ik diodes.
