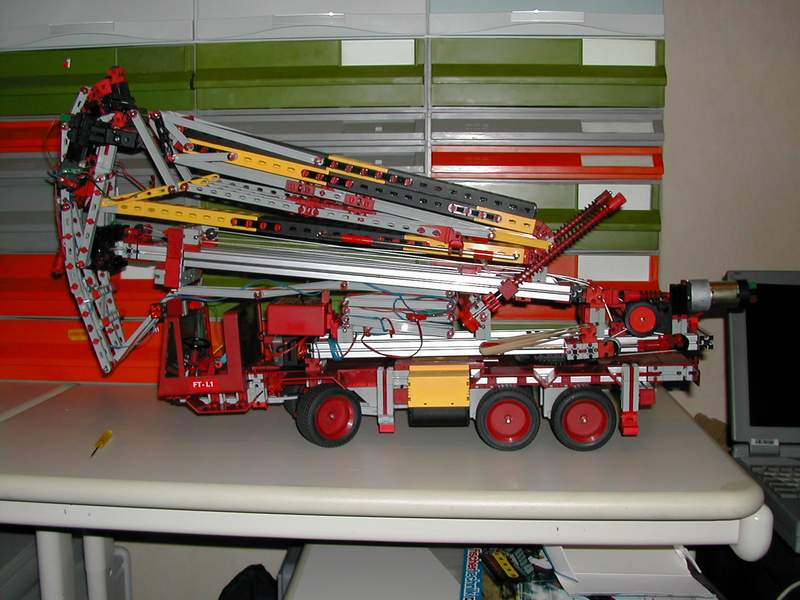

Faltkran01

Der WahnsinnGenial! Wie lange hast Du denn da dran getüftelt, bis das alles funktionierte?

Gruß, Stefan

Der Wahnsinn!ich schließe mich den Worten von Stefan an. High-Tech vom Feinsten!

Könntest du bitte noch ein paar Details fotografieren? Z.B. Was genau macht der Power-Mot da hinten, wer treibt die Schnecken an, wie geht das da oben mit den beiden S-Motoren zu?

Gruß, Harald

An AlleHallo,

Macht Spass zu lesen das ihr das Modell gut findet. Einige details:

Denn Power-motor triebt durch eine Schnecke ein Getreibewinkel an. An diese Getriebewinkel steckt ein Achse 110. An eine Seite wird ein Seil gewickelt, an die andere Seite werd es ab-gewickelt. Genau wie denn Teleskop funktioniert von alte Teleskopmobilkran. Dieses ist aber ein bischen kraftiger damit denn Teleskop hoch geht. Auf eine Seite ist dann ein Kompensator eingebaut damit denn Seil immer Gespannt (gut Deutsch??) bleibt.

Oben sind 3 S-Motoren installiert. 2 Machen das ein Schnecke angetrieben werd die dafur sorgt das, wie soll ich das sagen, den oben teil des Kran hoch geht (sehe Bilder Faltkran04, 05 und 06). Ich sollte dafur 2 gebrauchen, weil eins schon nicht Stark genug ist. Jetzt geht es acuh sehr schwer und braucht manchmahl ein bisschen Hilfe. Dann gibt es noch ein 3. S-Motor welche denn Falt steuert. Das Seil kann mann gut sehen auf Bild Faltkran11, 12 usw.

Wann denn Teleskop hoch schiebt, dan werden die I-spanten (am besten zu sehen in Bild Faltkran03, mann seht auch da die Stromkabel!!) angezogen. Wann die nicht mehr langer werden kann wird das systeem am Kopf (bild 04, 05 und 06) umgekippt. Damit wird den Faltkran angezogen damit es Horizontal kommt. Die Bilder machen es etwas deutlicher.

Ich werde versuchen noch einige Bilder dazu zu machen. Geht aber nicht so gut, deswegen hat MarMac das fur mich gemacht.

Schon viele Grusse.

Arjen

An AlleEs hat ungefahr 4 Wochen gedauert vorher ich das Falten nachbauen konnte. Das schlimmste kommt aber noch!!! Dieser Kran ist noch gar kein Kran. Es braucht auch noch eine Hebe Funktion. Dies hat er noch nicht. Dieses hebe system soll uber die ganze lange von Kran laufen, aber um das zu machen wie das gemacht ist im Starlifters (laufschiene) geht nicht weil eine seite vom Faltkran anderherum Falt, damit ich nicht genug Platz habe das rein zu bauen. Steht aber noch immer auf meine Liste. Jetzt bin ich beschaftigt mit ein neue LKW welche unter den Kran passt (im fotos ist es das Teleskopmobilkran) mit 6 achsige steurung wie das im orginal geht. Danach das Falten weiter ausdenken.

Grusse von Arjen

An AlleErstmal ein dickes Dankeschön für die Detailfotos!

Welche Last willst du denn mit dem Kran heben? Ich kann mir vorstellen, dass das Eigengewicht jetzt schon ziemlich viel ist für die beiden roten Zapfen an den Schneckenmuttern. Wenn da noch mehr dazu kommt, wird es irgendwann Bruch geben…

Gruß, Harald

An HaraldHallo Harald,

Die Krafte an den Schneckenmuttern ist nicht so gross, weil wann der Kran senkrecht steht es kaum krafte drauf hat. Die grosste krafte gibt es im Teleskop teil. In die Rollenlager werden die Krafte ziemlich gross. Welche Last ich heben will? Das ist momentan nicht das wichtigste. Erst will ich die Kran fertig haben, damit ich es weiter bauen kan. Dies ist eigentlich ein Proto-type.

Gruß, Arjen

Das kenne ich auch!“Dies ist eigentlich ein Proto-type.” — das ist bei meinen Modellen auch immer so. Erst mal muss etwas funktionieren, aber nur irgendwie-so-eben. Ich weiß, dass man das noch verbessern kann, aber wenn ich mich daran jetzt aufhalte, wird es nie weitergehen.

Fertige Modelle gibt es nicht!

Gruß, Harald
