Verdrahtung

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 19.2.2005, 16:11 von chevyfahrer.  10 / 14

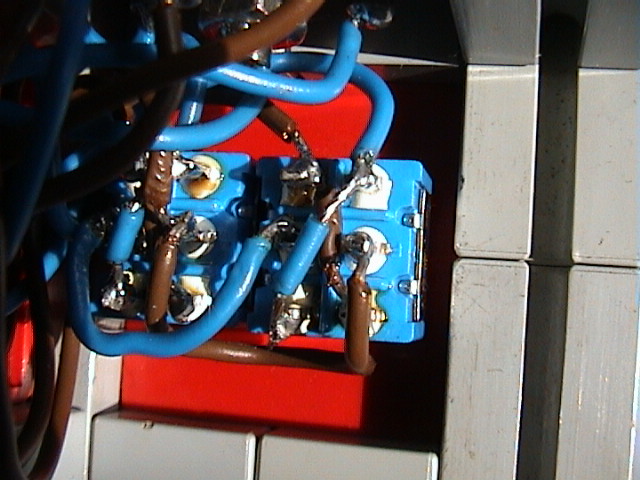

Die Verdrahtung erfolgt nach nachfolgendem Schema.Die äußeren Pins am Schalter müssen überkreuz verdrahtet werden um die Polwendefunktion zu erreichen.

peterholland (19.2.2005, 22:17:14)

Schalter sehr kompakt und praktisch……..Die Schalter sind sehr kompakt und praktisch…….. In sehr viele meiner Modellen habe ich sie genutzt. Schau mal unter:

http://www.ftcommunity.de/details.php?image_id=3124&mode=search oder

http://www.ftcommunity.de/details.php?image_id=3125&mode=search und

http://www.ftcommunity.de/search.php?search_user=peterholland

Gruss,

Peter Damen alias Peter Hollan
