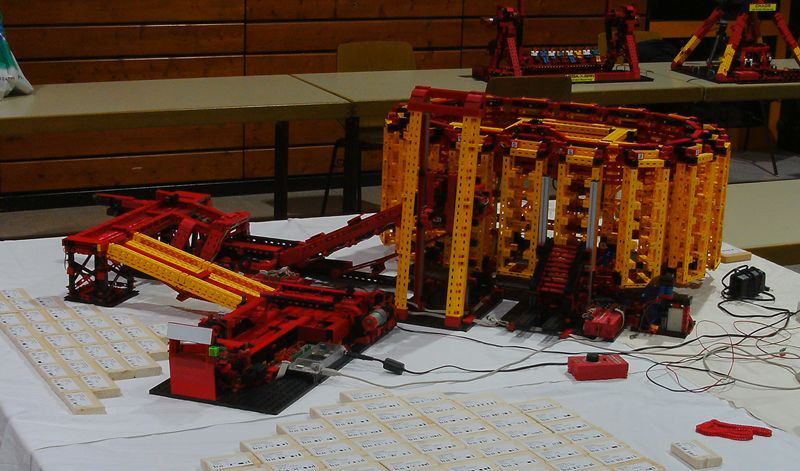

Das Modell ist fertig aufgebaut. Leider ist die Programmierung noch nicht fertig :-(
Kurze Funktionsbeschreibung:
vorne links wird eins der auf dem Bild zusehenden Pakete in die Anlage geschoben werden; jedes Paket verfügt über ein Etikett, auf der der Addressat vermerkt ist (Name, Straße, PLZ, Land) ; am unteren Rand jedes Pakets befindet sich ein Strichcode, indem das Land und die PLZ im Binärsystem codiert sind (z.B.: 01001010000011000000000001111000 steht für eine Person, die aus Halle - 06120 - in Deutschland kommt)
nun fährt das Paket per Fließband zum Einleser
der Einleser, bestehend aus Schrittmotor und einem CNY70-Eigenbau, liest den Strichcode des Pakets ein
das Paket wird nun über verschiedene Fließbänder zum Einlagerer des Rundregallagers transportiert
wenn das Paket richtig liegt schiebt der Einschieber des höhenverstellbaren Einlagerers das Paket an seine Platz im Regalsystem
das Rundregallager besteht aus dem Aufzug (dieser wählt die Höhenposition des Pakets) und den hängenden Regaleinheiten (diese können sich auf ft-Laufschienen 240 bewegen; sie bestimmen in welche Spalte das Paket geschoben wird)
nun wird gewartet bis sich mindestens 6 Pakete in die gleiche Region (erste Ziffer der PLZ) im Lagersystem befinden und diese 6 Pakete werden dann durch ft-Pneumatik-Zylinder aus dem Regal herraus gestoßen
Ich hoffe meine Erklährung ist einigermaßen Verständlich! Wenn ihr weitere Fragen habt -> einfach einen Kommentar schreiben ;-)
