schnaggels

Konstruiert von Thomas Brestrich (schnaggels). Fotografiert von Thomas Falkenberg (speedy68).
Hochgeladen am 2.11.2009, 21:41 von speedy68.  12 / 12

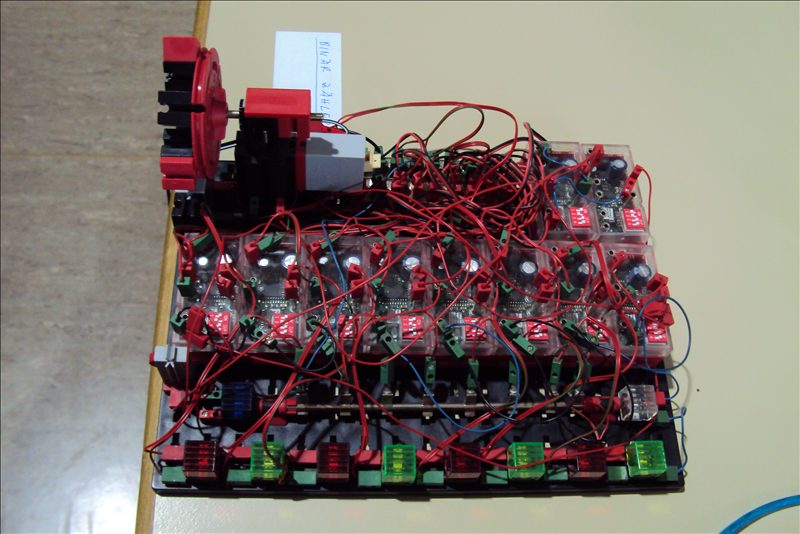

Ein paar E-Tech Module wurden hier schon verbaut… Funktion?

Udo2 (2.11.2009, 22:08:36)

Hallo Liegt da nicht dahinter auf dem Tisch ein Zettel/Kärtchen mit der Aufschrift Binär-Zähler? Gruß, Udo2

schnaggels (3.11.2009, 10:41:13)

Exakt erkannt Udo! Wird demnächst zerlegt, kleines Video lade ich mal noch hoch.

Zur Funktion: Die Drehscheibe erzeugt über Nocken Impulse an einem Taster, diese schalten die als FF geschalteten 8 E-Tech Module in der Mitte weiter. An den Ausgängen hängt jeweils eine Lampe zur Anzeige von Bit 1-8, gestoppt wird bei Erreichen des Übertrag Bits (weiße Lampe rechts) Oben rechts sind noch zwei Module für den Reset nach dem Einschalten zuständig.
