Abschussbahn

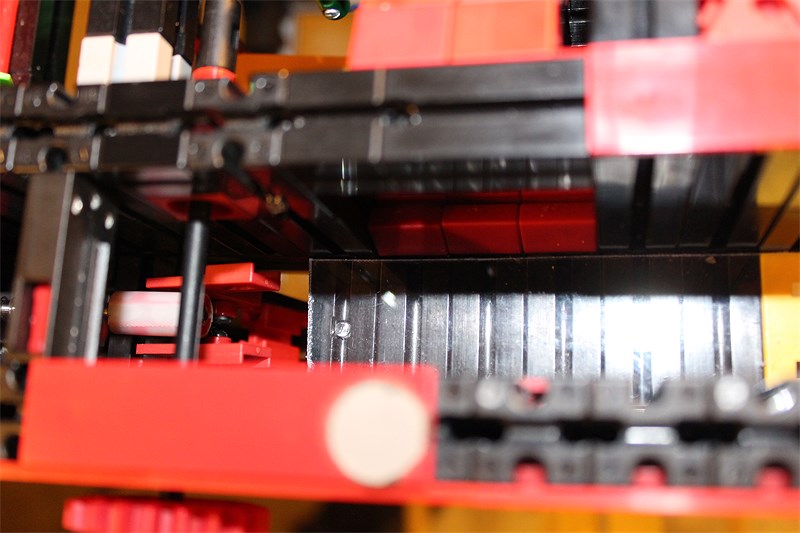

Gut zu sehen sind hier…alles. Die manuelle Abschussstange (das runde, weiße Teil links), die beiden L-Laschen bilden, mit ihrer Unterkonstruktion, den Auto-Launcher. Oben drüber, die Plastikachse, geht von dem Z20, welches unten noch unscharf zu erkennen ist, durch einen BS25-Loch und eine Schneckenmutter zum Taster, der auf den vorigen zwei Bildern über dem Kugelrücklauf sichtbar ist. Im BS30-Loch ist dann noch der Fototransistor für die Lichtschranke zu sehen, die dazugehörige IR-LED schaut noch aus dem BS30-Loch über dem Fototransistor heraus. Die drei Winkelsteine 30 verhindern, dass die Kugel, wenn sie aus dem Kugelrücklauf in den Abschuss befördert wird, nicht wieder versehentlich zurückrollt.
