Vorlegemechanismus

Konstruiert und fotografiert von flyingcat.
Hochgeladen am 3.1.2009, 19:45 von flyingcat.  4 / 9

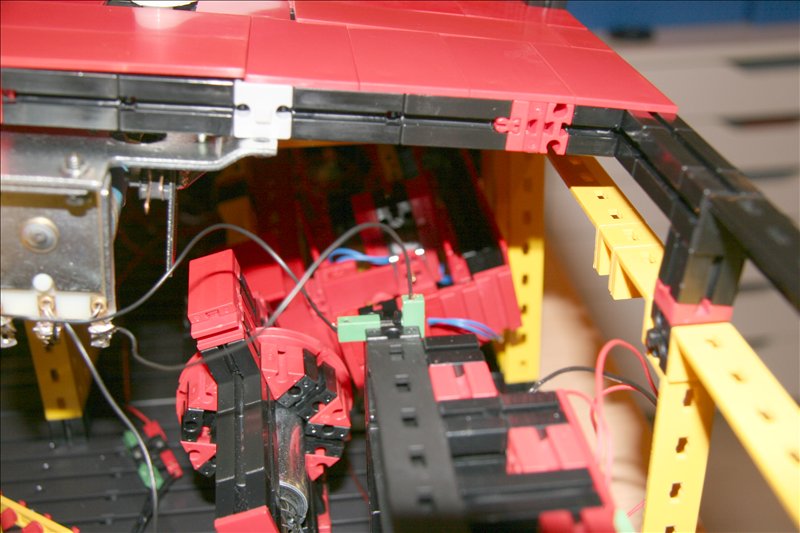

Ein Blick auf den Vorlegemechanismus, Unten etwas links von der Mitte ist der Solenoid, der die Kugeln die Rampe hochschießt. In der Bildmitte ist ein Teil der Rampe zu sehen, die die Kugeln herunterlaufen. Diese Rampe kann von zwei kleineren Solenoiden (HMF-1614d.001) blockiert werden, dadurch werden die Kugeln vereinzelt. Die Schwierigkeit bei den Rampen ist die Schräglage - damit die Kugeln richtig laufen, sind die Rampen ziemlich windschief, was ein aufwendiges Gefrickel mit Winkelsteinen nach sich zieht.

Stefan Falk (3.1.2009, 21:51:35)

Dienen die zwei BS5 und der BS7,5 oben rechts dem Ausgleich der zu großen Abmessungen der flachen Platten, wie Du es im Forum geschrieben hast?

Gruß, Stefan

flyingcat (4.1.2009, 09:39:24)

Hi Stefan,

nein, in diesem Fall nicht. Der Flipperfinger (am linken Rand noch im Bild) ist an insgesamt 4 BS 15 mit Loch + M4 Mutter festgemacht, die ein Rechteck bilden. Die Kante des Rechtecks, die in der linken oberen Bildecke verschwindet, hat links neben den beiden gerade noch sichtbaren BS30 einen BS7,5 und einen BS5, und die roten Steine im Bild dienen dazu, das wieder ins richtige Raster zu rücken.

Die Maßabweichungen bei den flachen Platten betreffen nach meinen Beobachtungen nur die Platten 30x45. Ich habe versucht, auf die weitgehend zu verzichten, seitdem gab’s keine großen Probleme mehr.

Gruß, Christian

speedy68 (4.1.2009, 10:43:58)

Hi, also bei mir sind auch die Platten 90x30 betroffen, die wölben sich dann leicht, was in Deinem Fall die Kugelbahn beeinflussen würde. Gruß Thomas

Triceratops (4.1.2009, 21:17:40)

Hallo

Als Spielfläche würde ich zunächst ein engmaschiges Gitterwerk ohne Platten errichten und darauf mehrere Lagen Pappe legen. Somit wäre die Spielfläche extrem plan und kann gleichmäßiger austariert werden. Außerdem können die einzelnen “Spielstationen” (oder wie man die auch immer nennen mag) so bes- ser aufeinander abgestimmt werden; man ist nicht explizit auf irgendein Raster angewiesen.

Gruß, Thomas

Phil (27.4.2013, 23:11:45)

Hallo,

ein Riesending… ;-)

Ich bin wohl ein bisschen spät mit diesem Kommentar, aber, sind die Solenoide wirklich SO stark? Ich habe nämlich einen fast gleichen Solenoid und auch fast die gleichen Kugeln, aber bei mir sind der viel zu schwach, auch wenn ich ihn an den Modellbahntrafo (14V) anschließe… kannst du mir einen Tipp geben? Ich baue nämlich auch gerade einen Flipper ähnlicher Größe, und da ist die Sache mit den Solenoiden sehr interessant :-)

Was die Spielfeldabdeckung angeht, stimme ich Thlmas zu - dann kannst du sogar Lampen unter der Spielfeldfläche anbringen, die dem Spieler dann etwas anzeigen.

Gruß Phil
