Onderwagen

Konstruiert und fotografiert von Ruurd.
Hochgeladen am 9.8.2014, 22:30 von chef8.  2 / 19

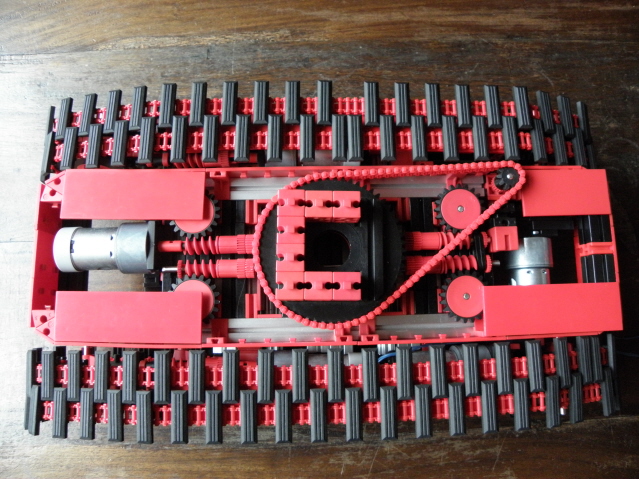

Onderwagen voorzien van 4 hefcilinders , spoorbreedte verstelling en draaikrans aandrijving. Draaikrans is voorzien van snelkoppeling op bovenwagen te kunnen demonteren

peterholland (12.8.2014, 20:31:37)

Hallo Ruurd,

Een zeer goed doordacht prachtig model !

De grijze 20:1-Powermotor links drijft via de wormwielen volgens mij de 4 hefcilinders aan. Waar zit de koppeling tussen de “bovenste” en de “onderste” wormwiel-as op de foto ? ….zit deze onder de draaischijf ?…

Gruss,

Peter Peoderoyen NL

chef8 (12.8.2014, 20:38:11)

Ja Peter je hebt gelijk de assen zijn verbonden net onder de buitenrand van de draaischijf door die z15 tandwielen. Dus linksboven drijft linksonder aan die is verbonden door een stalen as met rechtsonder en die drijft op zijn beurt rechstboven weer aan.

Ruurd
