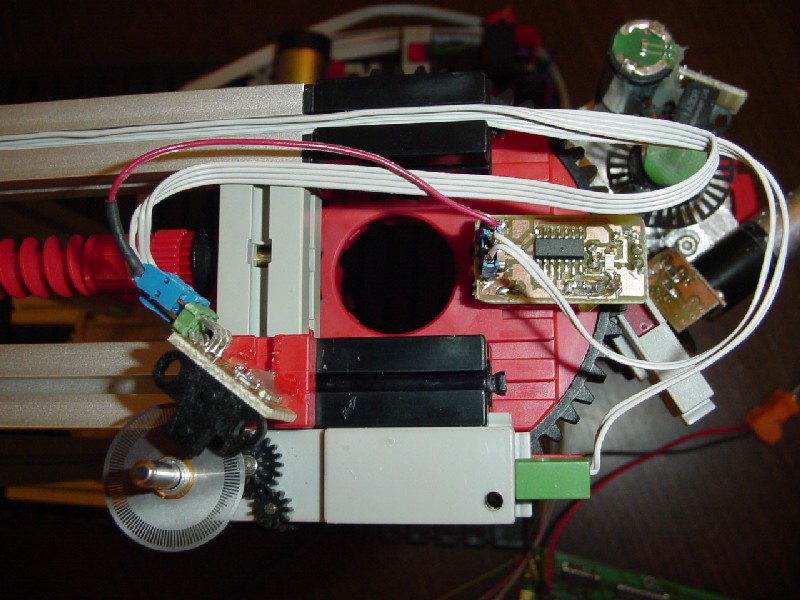

Verkabelung einer Achse,
jede Achse wird über ein 8poliges Flachkabel versorgt. (2xMotor,4xEncoder,2xNullpunkterkennung)
In diesem Fall erfolgt die Nullpunkterkennung durch einen Gabellichschranken,weswegen VCC beim Decoder angezapft wurde.
