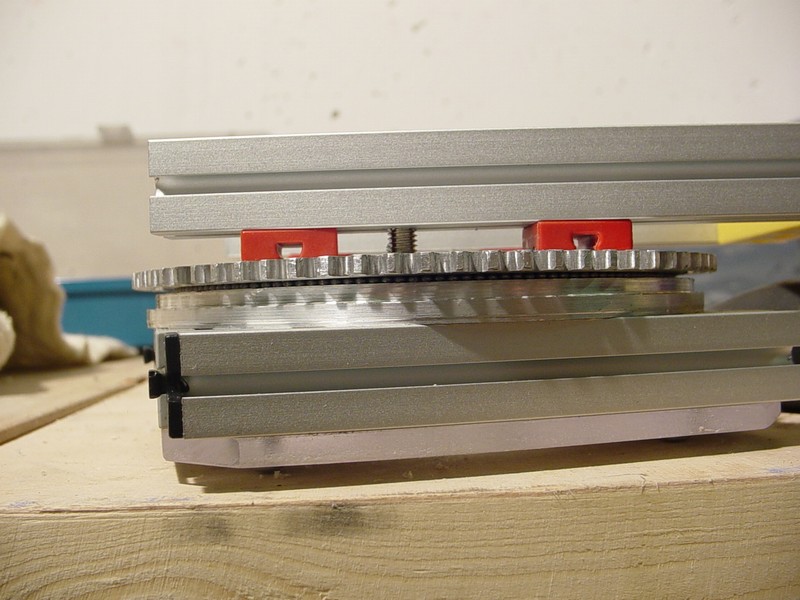

6AX Alu Drehkranz seite

Konstruiert und fotografiert von Hufnagl Oliver.
Hochgeladen am 29.5.2006, 00:33 von hufi.  15 / 40

pk (29.5.2006, 19:48:11)

Was sind die Abmessungen von deinen Drehkranz. Wie viel Zähnen hat das schönen ding.

Gruß Peter

hufi (29.5.2006, 21:06:04)

72 Zähne (Teilung 5 Grad) Aussen D=112mm Innendurchmesser zwecks Kabeldurchführung= 47mm. 2 Rillen (Ober- und Unterkranz) gefüllt mit ca. 180 2mm Kugeln. Produziert in Handarbeit auf einer EMCO Maximat mit Frässupport und Teilapparat. lg hufi
