§-Achs-Greifzange

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 13.6.2004, 17:20 von charly.  4 / 8

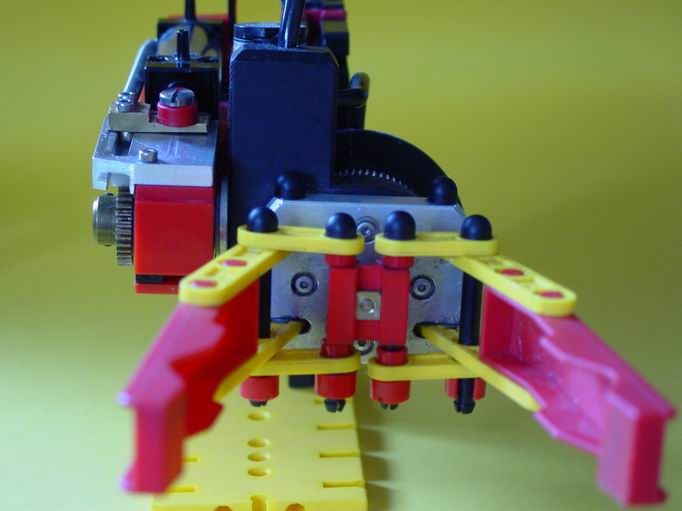

Nochmal von vorn. Der Greifzylinder ist in dem Schwarzen Teil drehbahr gelagert. über einen Zahnkranz wird er von der Schnecke des Motors gedreht. Hinten am Zylinder (2. Bild) ist ein Kunststoffring angebracht in den ich 4 Schlitze 90 Grad versetzt gesägt habe. Hier soll noch eine CNY 37 angbracht werden. Der Luftanschluß erfolgt über einen Schwenkanschluß vom Zentrum hinten.
