Frontantrieb II, Radaufhängungs-Details 4

Konstruiert und fotografiert von Martin Wanke.
Hochgeladen am 27.12.2015, 10:20 von Martin Wanke.  28 / 70

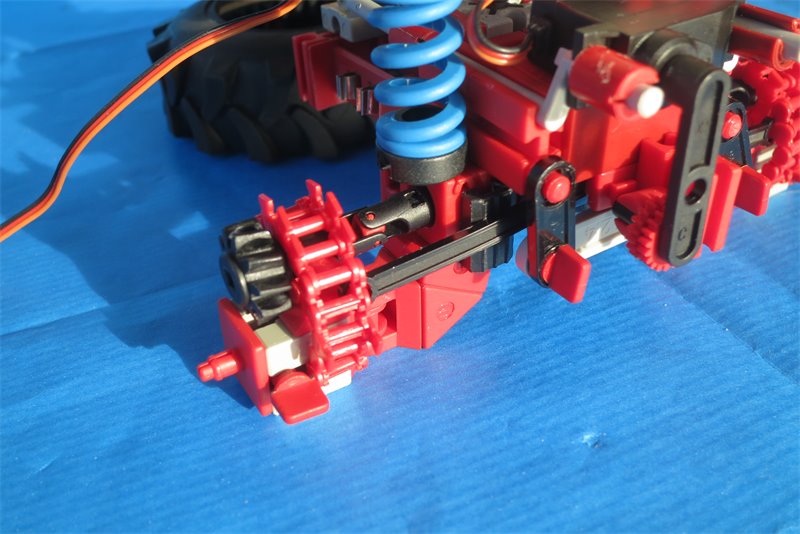

Die Spurstangen sind in der Mitte an einem doppelten Statkiadapter befestigt. Dieser wird mit den Statikstreben geführt und über den BS7,5 vom Servo hin- und hergeschoben.

Marten70 (29.12.2015, 23:46:27)

Ist das (schräge) Zahnrad kleiner in Diameter als ein Z10 Zahnrad?

Ich verstehe es nicht ganz: Wenn man ein Z10 Rastzahnrad durch ein Baustein 15 mit Loch steck, und dieser Baustein auf eine Bauplatte (oder andere Baustein) schiebt, trifft das Zahnrad die Bauplatte / untere Baustein. Ist diese Gelenkstein höher? Aber dann passt das ganze nicht mehr im FT-raster / Z30 Innenverzahnung?!?!

Ich bin Gespannt wie du das gelöst hast!

MfrGr Marten

Martin Wanke (30.12.2015, 20:41:54)

Hallo Marten, der Trick ist ein Kettenglied, welches in der Gelenkklaue unter dem Kardan liegt. Dadurch kommt das Zahnrad höher. Siehe auch drei Bilder weiter hinten: http://www.ftcommunity.de/details.php?image_id=42605#col3 Martin
