Konstruiert von Claus Ludwig (Claus). Fotografiert von Claus-W. Ludwig, Fotonachbearbeitung Udo2.
Hochgeladen am 6.11.2008, 21:41 von Udo2.  34 / 43

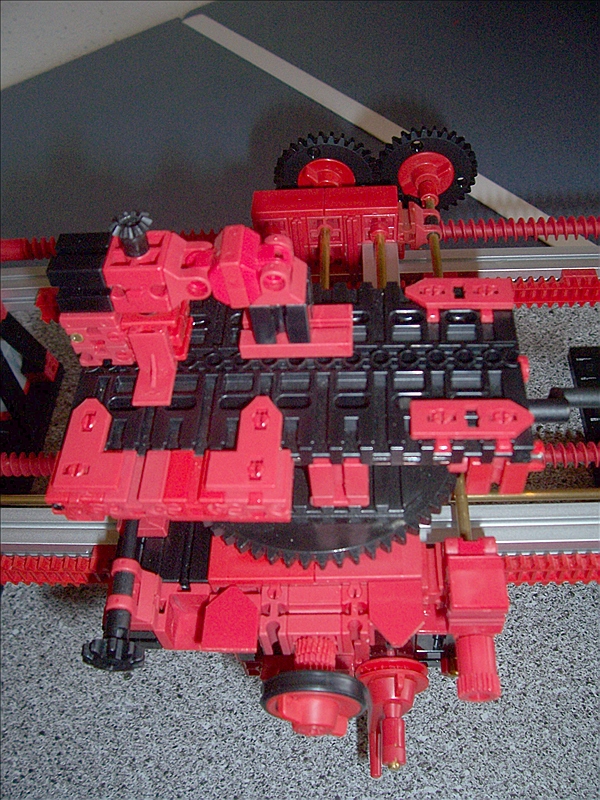

Oberschlitten, Bedienung von links:

  • Rastritzel: Winkeleinstellung zur Bettführung, dient z.B. zum Kegel- oder Konusdrehen
  • Rastkegelrad: Werkzeugspannung
  • Rastkurbel: Schlittenzustellung von Hand
