Konstruiert von Claus Ludwig (Claus). Fotografiert von Claus-W. Ludwig, Fotonachbearbeitung Udo2.
Hochgeladen am 6.11.2008, 21:41 von Udo2.  33 / 43

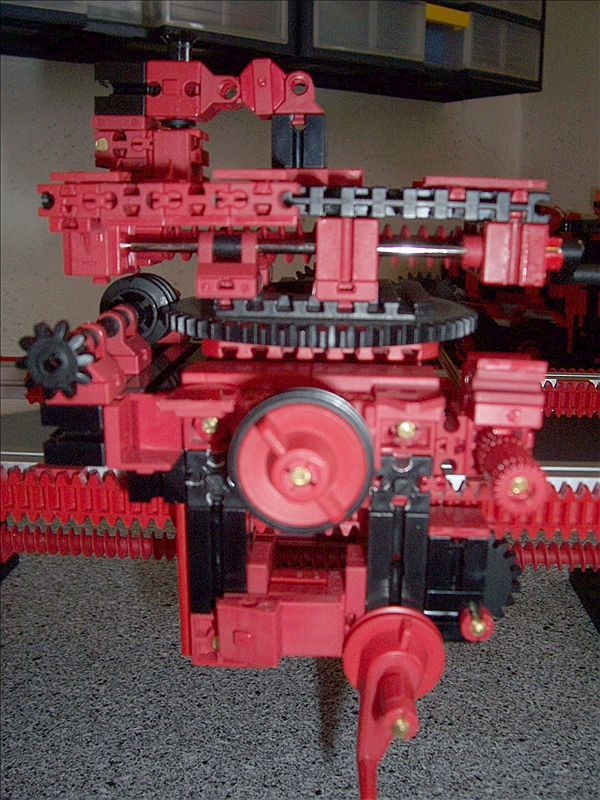

Werkzeugschlitten, Schloßplatte mit Bedienung von links:

  • Rastritzel Z10: Drehwinkel Oberschlitten
  • Reifen 30: Planzustellung von Hand
  • Handkurbel: Umschaltung Längsvorschub maschinell und Längszustellung von Hand
  • Zangenmutter/Spannzange: Planvorschub maschinell
