Die Elektronik

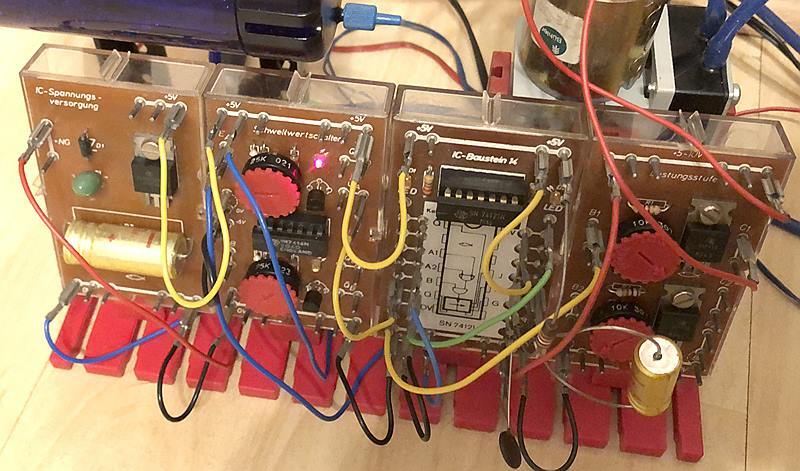

Hier habe ich endlich mal meine vor längerer Zeit gebraucht erworbene 80er-Jahre Elektronik eingesetzt. Von links nach rechts sind die vier Module:

• Spannungsversorgung (liefert geglättete 5 V für die ICs).

• Schwellwertschalter (am oberen Poti kann man die Empfindlichkeit der Lichtschranke einstellen)

• Monoflop (ein IC 74141; realisiert zusammen mit dem 470-µF-Kondensator und dem 39-kΩ-Widerstand die 20 - 30 Sekunden Laufzeit der Pumpe)

• Leistungsstufe (die obere der beiden treibt die Pumpe).

Der IC-Baustein (der dritte) stammt aus dem Kasten “IC Digital-Praktikum”, die anderen aus dem Kasten “Elektronik”.
