Uhrwerk (1)
Hochgeladen am 20.5.2018, 17:43 von Stefan Falk. 5 / 8

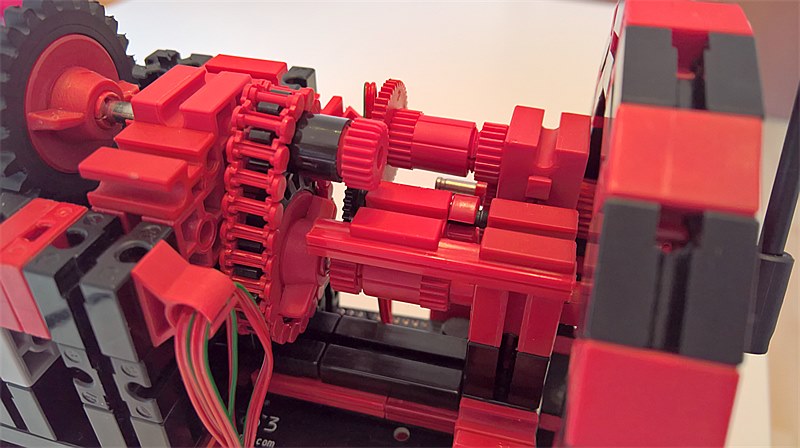

Die Minutenachse steckt locker im Z10 des Schrittmotors und wird auch davon nochmal sauber geführt. Auf ihr sitzt ein Ritzel mit 22 feinen Zähnen. Das in der Bildmitte etwas verdeckte schwarze Zwischenzahnrad ist ein 31082 “Rastachse + Zahnrad Z28 m0,5” und dient nur der richtigen Drehrichtung des Stundenzeigers. Darüber geht es weiter auf eine 31050 “Metallachse 50 + Zahnrad Z44 m0,5”, auf dem wiederum ein Z22-Ritzel sitzt.
The minute axis sits lightly in he Z10 of the stepper motor for additional guiding. It carries a sprocket with 22 fine teeth. The not fully visible black intermediate gearwheel in the middle of this image is a 31082 “Rastachse + Zahnrad Z28 m0,5” and serves only for the correct turning direction of the hour hand. The gear continues with a 31050 “Metallachse 50 + Zahnrad Z44 m0,5”, on whose axis there is a second Z22 sprocket.
Martin Wanke (25.5.2018, 22:31:11)
Das Getriebe aus Feinzahnrädern gefällt mir sehr gut. Nur schade, dass die nicht so recht ins Raster passen.
Stefan Falk (26.5.2018, 09:32:28)
So sehr gar nicht ins Raster passten die gar nicht. Die obere mot.2-Achse, die nur rechts in dem BS15 mit Bohrung sitzt, passt: Der BS15 sitzt genau 7,5 mm versetzt (man hätte also auch einen BS30 mit Bohrung nehmen können).
Gruß, Stefan
