Detailblick in die Zeigeraufhängung

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 12.12.2017, 13:21 von Stefan Falk.  11 / 13

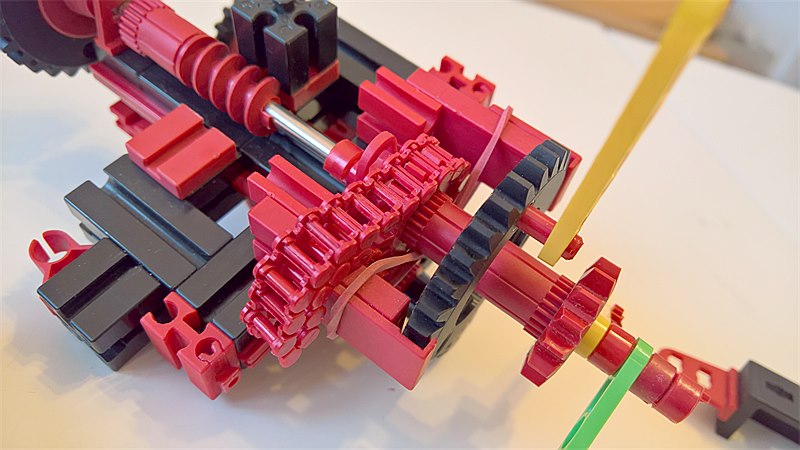

Hier sieht man gut, wie die Zeiger aufgehängt sind.

Das Z30 vom Stundenzeiger wird zwischen BS5x15x30 und E-Magnet-Halteplatte geführt und gegen Kippen geschützt. Unten sitzt es einfach auf dem Z10 auf, das es antreibt.

Der Minutenzeiger wird von der Kette über Z15, Durchführung, Z15, S-Riegel im Minutenzeiger, Minutenzeiger angetrieben. Man sieht auch gut das nachträglich angebrachte Hemmungs-Gummi, das um die BS5x15x30 gezogen wurde. Es liegt an der Unterseite der Durchführung an und verhindert so recht wirkungsvoll ein Wackeln des Minutenzeigers, das ansonsten durch die Reibung auf der pulsierenden Sekundenachse entstehen konnte.

Der Sekundenzeiger sitzt auf der durchgehenden Achse und ist mit einem Statik-Halter, der in die Streben und Klemmringe passt, befestigt.

TiloRust (14.12.2017, 13:35:39)

Wunderbare Erklärung. Ich liebe die Idee mit der Halterung des lockeren Z30. Genial.

Harald (15.12.2017, 09:48:51)

Das Problem “Hohlwelle” ist so alt wie ft selber. Eine ähnliche Lösung (aber mit Klebstoff, wenn ich nicht irre) hat chef8 irgendwo eingesetzt.

Die Führungsplatte für Elektromagnet 32455 hab ich doch gleich gesehen :-)

Gruß, Harald

chef8 (15.12.2017, 19:02:35)

https://ftcommunity.de/data/media/2562/draaikrans_008.jpg

stukje afgezaagd en gewoon goed vast draaien geen klebstoff!!

succes met de klok.

Groeten Ruurd
