Arbeitsweise (5) - Taster, Sekundenwelle und Übergang zum Minutenzeig4er

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 2.1.2016, 14:25 von Stefan Falk.  10 / 16

Arbeits- und Ruhekontakt des Tasters sind mit den beiden Ausgängen des E-Tec-Moduls verbunden. Über den Stelltaster und eine ft-Lampe als Vorwiderstand geht es dann vom Zentralkontakt des Tasters zum Motor, dessen anderer Pol einfach mit “-” verbunden ist. Bei jedem Umschalten des E-Tec, was ja wegen der 2 Sekunden Periodenlänge ein Mal pro Sekunde geschieht, bekommt der Motor also genau so lange Strom, bis der Taster die jeweils andere Stellung einnimmt. Diese Schaltungsart wird in der nächsten ft:pedia noch ausführlich beleuchtet.

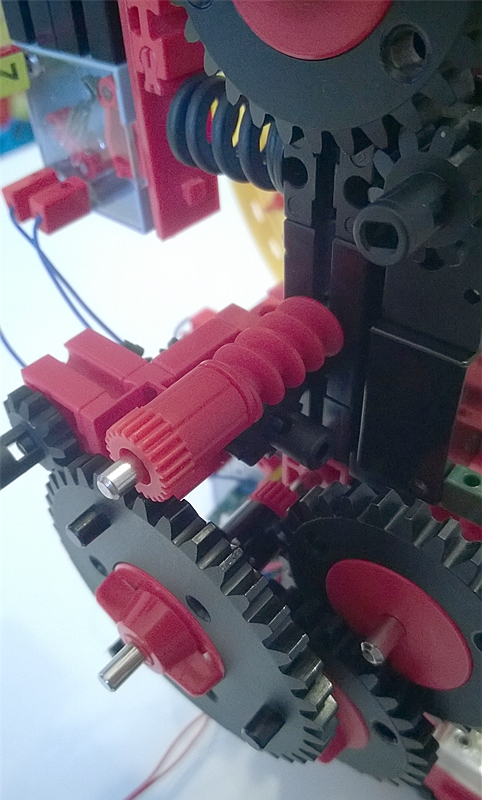

Auf der Sekundenwelle sitzt die Schnecke. Über ein Winkelgetriebe geht es auf ein Z40. Damit haben wir eine Untersetzung von 1:10 * 1:4 = 1:40.
