Kugelbahn Version 1 Verladung der Kugel rechte Seite #1

Konstruiert und fotografiert von Manfred Bartelt.
Hochgeladen am 22.4.2015, 16:44 von mbartelt.  17 / 18

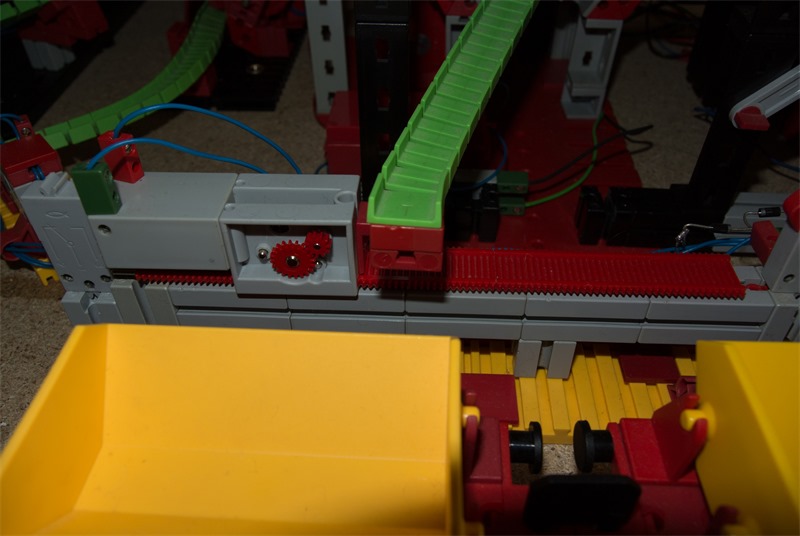

Die Verladerampe an der rechten Seite. Endabschaltung über 2 Minitaster sowie 2 Dioden zum stoppen und 2 Dioden zur Schnellabschaltung. Die Umkehr des Motors erfolgt durch den Taster auf einen CMOS 4013 IC (Toggle Flip-Flop mit Entprellung), der ein Polwende-Relais ansteuert.
