Der Umlenkhebel

Konstruiert und fotografiert von H.A.R.R.Y.
Hochgeladen am 2.11.2015, 21:20 von H.A.R.R.Y.  2 / 8

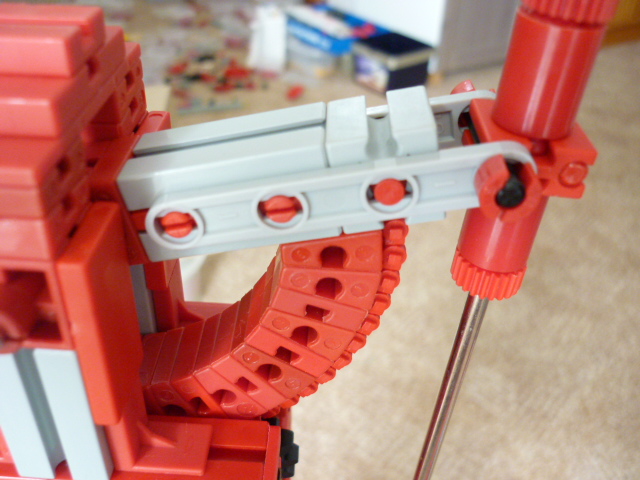

Eine Symphonie aus BS5 und WS15° ergibt einen schönen und stabilen Halbbogen. Auf diesem Halbbogen laufen zwei Ketten zu den Hubstangen. Die Verbindung zum Pleuel erledigen 45er-Loch-Streben (L-Streben) die doppelseitig gesenkte Löcher aufweisen. Der BS15 mit zwei runden Zapfen hält die Kette fest.


An arrangement of building parts 5mm together with angular parts 7.5° give a stable arc. This arc supports a chain on each side leading them to the lifting mechanisms.
