Kranaufbau 1

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 21.4.2014, 17:02 von Stefan Falk.  6 / 8

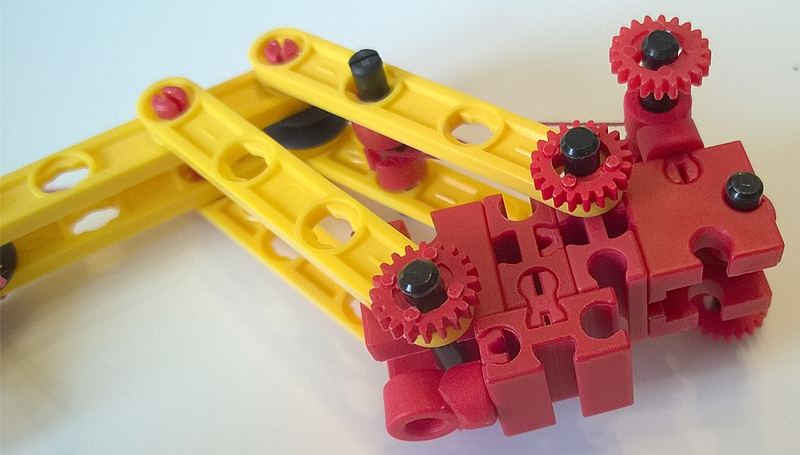

Einige BS7,5, Rollenböcke, Federnocken. Die Drehung um die Senkrechte funktioniert über den unten sichtbaren Pneumatik-Adapter (der normalerweise auf P-Zylinder aufgesteckt wird).

Die Achse ganz rechts trägt das Kranhaken-Seil. Die Achse oben rechts führt das Seil zur Verstellung des Kranarms und wird von zwei weiteren Pneumatik-Adaptern gehalten, die mit einem Verbinder 15 am Rollenbock befestigt sind. Beide Seilachsen werden mangels winziger Kurbel über die Riegelscheiben betätigt.
