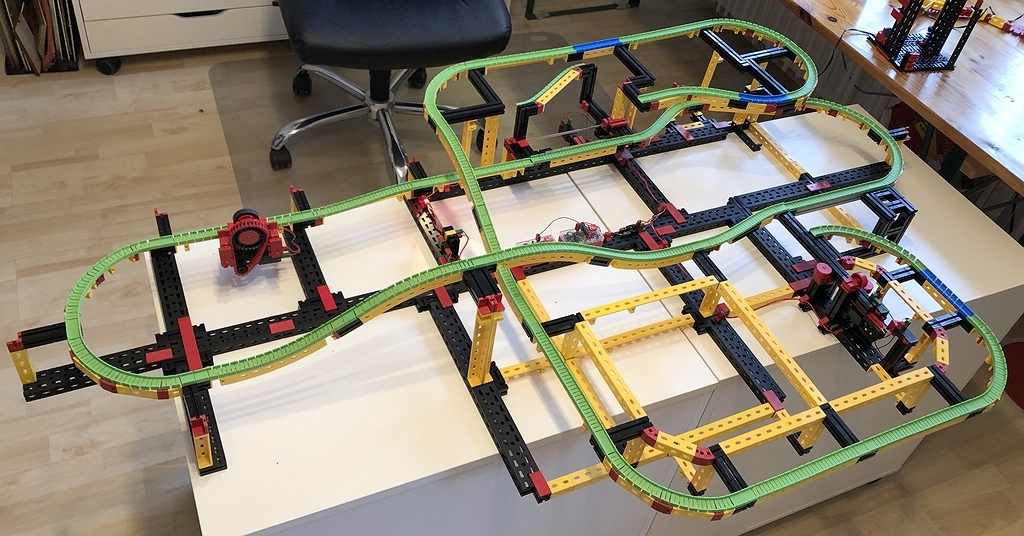

Gesamtansicht (2)

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 26.2.2021, 21:31 von Website-Team.  2 / 36

Jede Durchfahrt wird von einer Lichtschranke detektiert. Die geht sicherheitshalber auf ein Mono-Flop und das auf ein Flip-Flop (beides E-Tec-Module). Das Flip-Flop schaltet beide Weichen auf eine passende Position, wobei die Endlagentaster mit Dioden versehen wurden, damit jeweils zwei Zuleitungen je Weiche genügen.
