Schaltplan

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 18.1.2023, 18:56 von Website-Team.  37 / 37

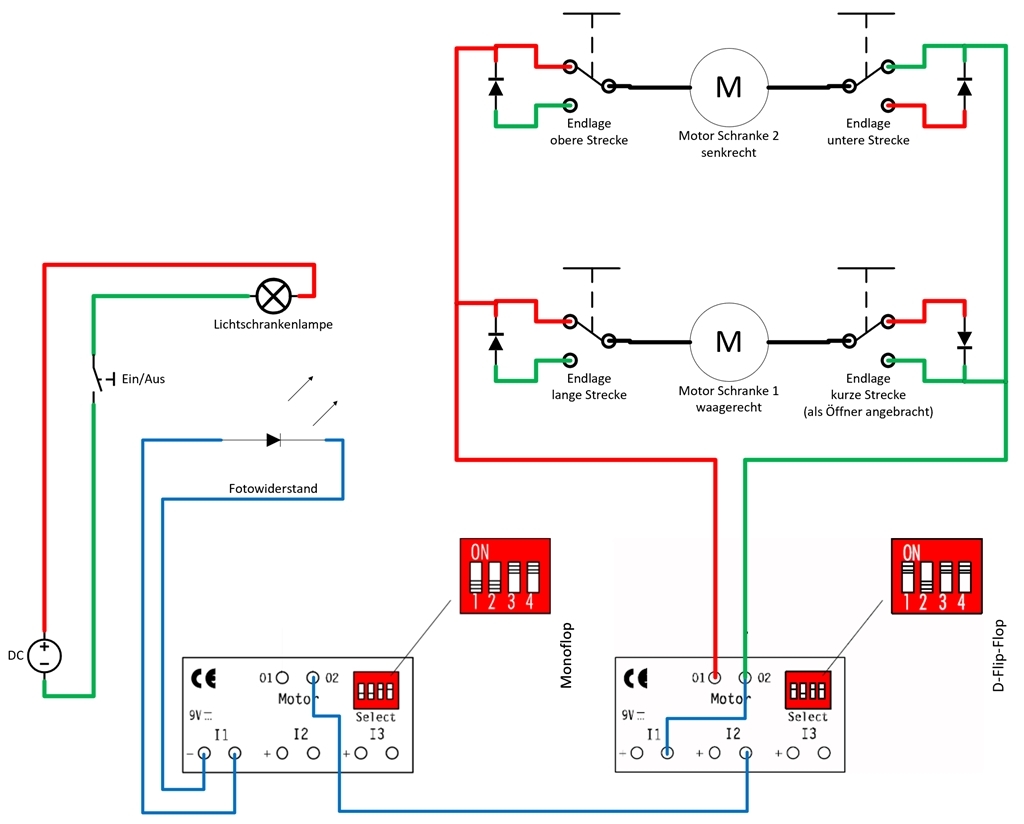

Auf Nachfrage eines Fans hier der Schaltplan der Anlage. Man beachte, dass der Endlagentaster für die kurze Strecke bei der waagerechten Weiche als Öffner angebracht ist, alle anderen als Schließer. Deshalb sind die Anschlüsse und die Diodenrichtung bei diesem Taster vertauscht. Siehe die Bilder mit genauem Hinschauen.
