Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 12.2.2011, 12:24 von Harald.  8 / 21

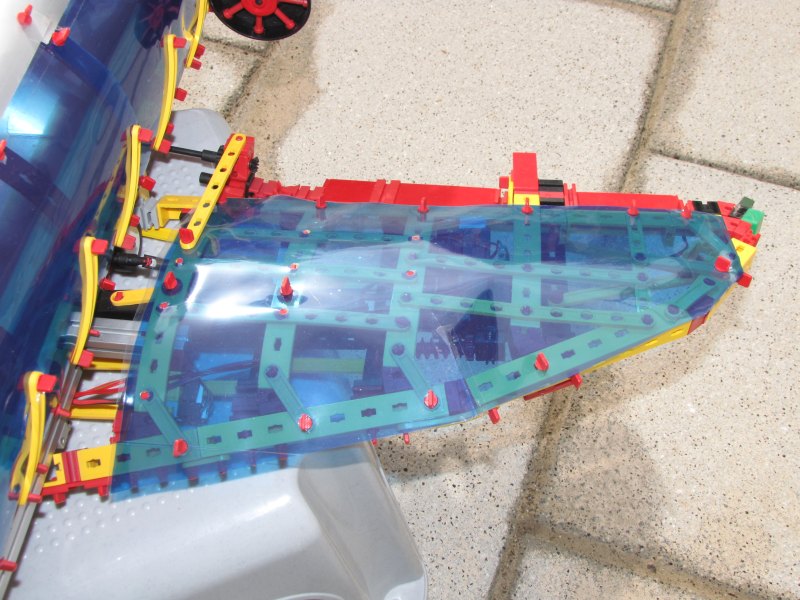

Im dritten Feld von außen scheint der Motor nebst U-Getriebe und Schnecke fürs Hauptfahrwerk hindurch. Für den wäre unter der Kabine noch Platz gewesen, aber die Antriebsachse (man sieht das Kardangelenk im Rumpf verschwinden) muss von der Seite kommen. Also war besonders flache Bauart angesagt.

Die grüne Leuchte ist hier falsch - dahin gehört die rote.

Stefan Falk (12.2.2011, 12:41:49)

Wie kommst Du denn von der waagerecht liegenden Schnecke flach auf die waagerecht liegende Achse mit dem Kardan?

Gruß, Stefan

Harald (12.2.2011, 13:14:50)

Hallo Stefan,

das kommt ein paar Bilder weiter – es sind hier insgesamt drei Schnecken zugange, und das hier ist die mittlere.

Gruß, Harald
