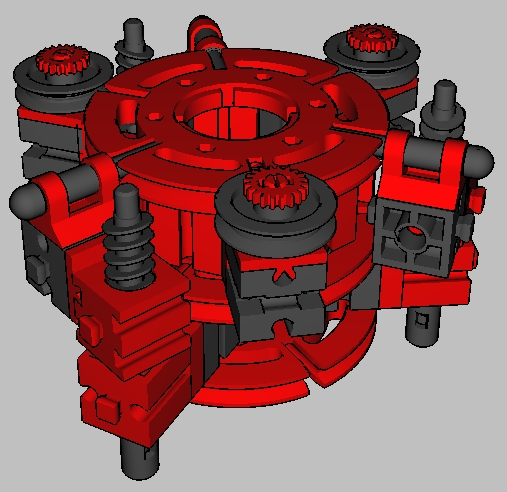

Detailansicht: Verstellung der Taumelscheibe (Konstruktionszeichnung)

Konstruiert von Johann Fox. Fotografiert von Dirk Fox.
Hochgeladen am 7.2.2011, 11:39 von Dirk Fox.  7 / 19

Die Neigung des Unterteils der Taumelscheibe (im Bild die oberste Drehscheibe 60) wird über die drei Schnecken(gewinde) eingestellt. Die Drehscheibe hat keine Nabe, damit sie jeden Neigungswinkel einnehmen kann.
