Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 3.10.2006, 13:21 von Harald.  15 / 35

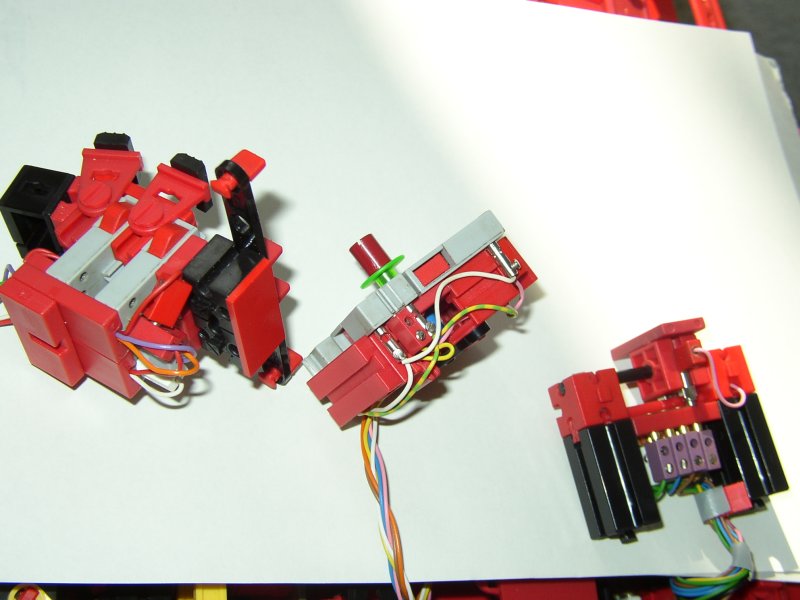

Die Schalterbaugruppen (ohne diejenigen im Cockpit). Links: 4x Schalter:

  • Positionsleuchten weiß + Cockpit gelb;
  • Positionsleuchten rot + grün;
  • Laderaumbeleuchtung grün;
  • Kompressor (der Motor ist unter der linken Tragflächenwurzel eingebaut, aber nicht genutzt)

Mitte: Joystick

Rechts: Umschalter 2x4 für die Motorengruppen: 1: Seitenruder+Querruder / Höhenruder 2: Nase auf+zu / Bugrampe auf+ab 3: Heckluke auf+zu / Heckrampe auf+ab 4: Laufkatze vor+zurück / Kranseil auf+ab

Im Cockpit gibt es noch zwei weitere Schaltergruppen: links fürs Fahrwerk (Bug+Hauptfahrwerk), rechts für die Landeklappen.
