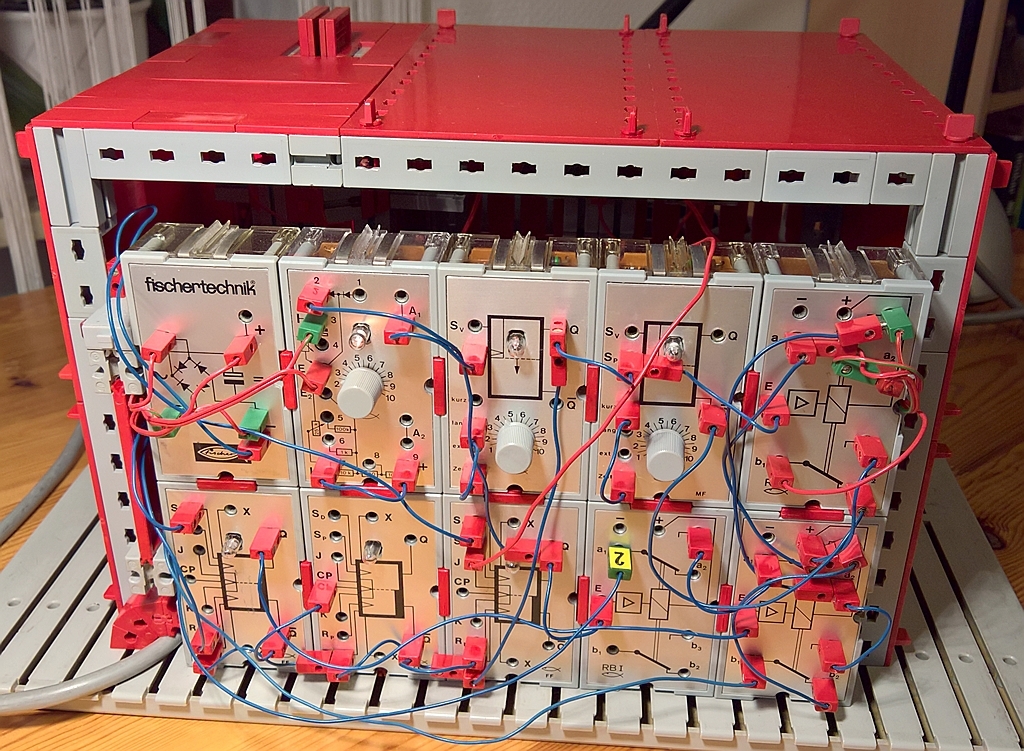

Die Elektronik

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 9.5.2020, 17:28 von Website-Team.  3 / 5

Die Schaltung funktioniert so:

  1. Alles steht still. Man wirft durch den Schlitz an der Oberseite eine Münze ein. Die fällt durch eine Lichtschranke.

  2. Dieses Signal triggert ein Mono-Flop, das über ein Relais die beiden Motoren der Glücksräder in Bewegung setzt.

  3. Sobald das Mono-Flop wieder abfällt, entscheiden die beiden Taster hinter den Glücksrädern. Nur wenn beide gleichzeitig gedrückt sind, wird das Flip-Flop („der Spieler hat gewonnen“) gesetzt (ansonsten bleibt die Maschine still – man hatte seinen Einsatz verloren).

  4. Das Gewinn-Signal wiederum setzt – über Flip-Flops als Zähler geschaltet – den Auswurfmotor zweimal (!) jeweils vor und dann wieder zurück bis zu den jeweiligen Endlagen-Tastern in Bewegung. Es werden so zwei Münzen aus dem Schacht ausgeworfen – eine mehr als der Einsatz war. Während des Auswurfs der beiden Münzen leuchtet die grüne Gewinn-Lampe, die an der Frontseite des Automaten eingelassen ist.

  5. Danach steht die Maschine wieder still und wartet auf die nächste eingeworfene Münze.
