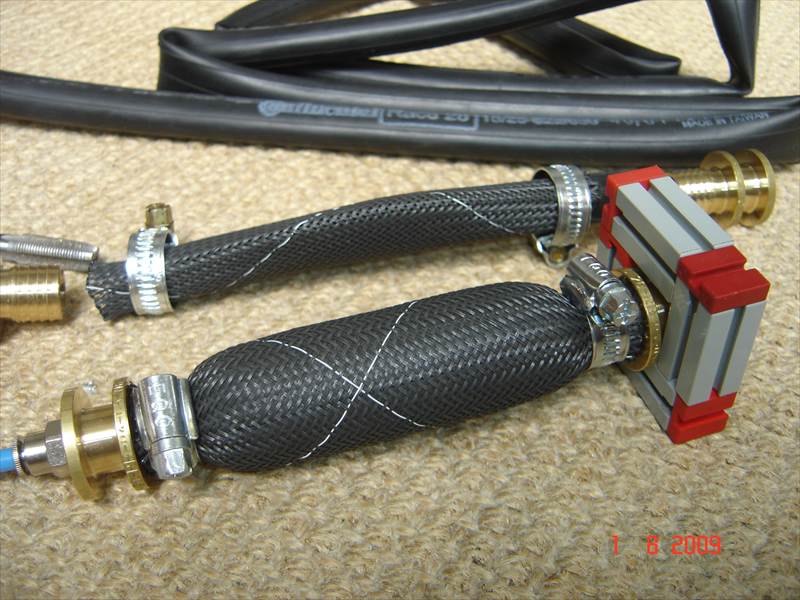

Pneumatischer Muskel

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 1.8.2009, 16:35 von peterholland.  3 / 10

. Benodigdheden : o Gevlochten slang, polyester HEGPV0X20 , Conrad-nr. 543054 á 2,70 Euro/m’ o Racefiets binnenband 28/25-622/630 (binnendiameter 16mm) á 7,00 Euro of gratis bij rijwielhandelaar o TC-Afsluitpluggen 16mm (Middelkoop artnr. 2056100150) á 3,00 Euro/st o 1/8"PT-tap t.b.v. binnendraad tappen in TC-Afsluitpluggen 16mm o Slangklemmen 11-16mm á 0,70 Euro/st o 1/8” inschroefkoppelingen t.b.v. pneumatik slang á 1,00 Euro/st

. Racefiets binnenband 28/25-622/630 (binnendiameter 16mm) geeft reeds bij geringe druk een aantrekkelijke lineaire rek/verkorting van ca. 9% en is goedkoop.
(10mm siliconenslang (wanddikte: 1mm) reageert pas hogere drukken) . Een rek/verkorting van ca. 10% houdt in: 0,10 cm verkorting / (bar x cm slang). Bijvoorbeeld een 14 cm lange slang geeft bij 1,5 bar een verkorting van ca.: 1,5 x 14 x 0,10 = 2,1 cm.

peterholland (1.8.2009, 16:58:53)

Hallo FT-Freunden,

Bei Fischertechnik- oder Lego- Robot-Modellen sind mit einer pneumatik Muskel viel grössere Ziehkräfte möglich als bei einer üblichen Pneumatik Zlinder. Ein professioneler Fluidic Muscle Festo DMSP/MAS-Zylinder kostet 150 bis 200 Euro/st. ! Selbstbau für Fischertechnik-Modellen ist interessant bei grosse Ziehkräfte und relativ geringe Druck: 0,5-1,5 bar.

Erforderlich: o Gevlochten slang, polyester HEGPV0X20 , Conrad-nr. 543054 á 2,70 Euro/m’ o Racefiets binnenband 28/25-622/630 (binnendiameter 16mm) á 7,00 Euro of gratis bij rijwielhandelaar o TC-Afsluitpluggen 16mm (Middelkoop artnr. 2056100150) á 3,00 Euro/st o Slangklemmen 11-16mm á 0,70 Euro/st o 1/8”PT-tap oder M5-tap t.b.v. binnendraad tappen in TC-Afsluitpluggen 16mm o 1/8” oder M5 -inschroefkoppelingen t.b.v. pneumatik slang. Zum Beispiel: Festo- CN-M5-PK-2 FES-19521 oder drehbar: Festo- LCN-M5-PK-2 FES-19523

Ein Fahrrad Luftschlauch 28/25-622/630 (durchschnitt 16mm) hat schon bei eine niedrige Druck eine lineaire rek/verkorting ca. 9% und ist billig. (10mm siliconenslang (wanddikte: 1mm) reageert pas bij drukken >1bar)

Een rek/verkorting van ca. 10% houdt in: 0,10 cm verkorting / (bar x cm slang). Bijvoorbeeld een 14 cm lange slang geeft bij 1,5 bar een verkorting van ca.: 1,5 x 14 x 0,10 = 2,1 cm.

peterholland (1.8.2009, 17:11:26)

Interessanter Link:

http://www.ftcommunity.de/details.php?image_id=7437

Stefan Falk (1.8.2009, 17:13:39)

Tolle Arbeit, Peter! Kompliment!

Gruß, Stefan

peterholland (1.8.2009, 17:21:54)

Hallo Stefan,

Ich denke noch über ein Fischertechnik Beispielmodell mit Pneumatik Muskeln.

Gruss,

Peter

peterholland (1.8.2009, 17:23:28)

Interessant sind : o Website Shadow Robot Company: http://www.shadowrobot.com/ o http://www.shadowrobot.com/shop.shtml o http://de.manu-systems.com/Shadow.shtml

FtfanClub (2.8.2009, 22:01:46)

Klasse Anwendung wäre die Bremse für den FreeFallTower.

Eine Kontraktion zieht 2 Hebel zusammen, die ein Rad klemmen. Kannst Du Irre Kraft darauf ausüben. Da kommen dann die 4-Kant Achsen klasse zum Zug, damit das Rad nicht durchrutscht !

Gruss Micha

peterholland (29.8.2009, 19:24:55)

Ich habe noch mehr Bilder + Beschreibungen der Pneumatk Muskel im FT-Community geupload, aber sie sind noch nicht freigeschaltet. Auch die Modellen im Deutsches (Verkehr-) Museum mit Pneumatk Muskel sind sehr interessant.

Gruss,

Peter Damen Poederoyen NL
