TX Controller mit Phototransistor, TCST1103 und CNY70

Konstruiert und fotografiert von Paul van Niekerk.
Hochgeladen am 12.10.2009, 00:50 von niekerk.  1 / 5

Schlagworte: CNY70, TCST11103, TX, sensor

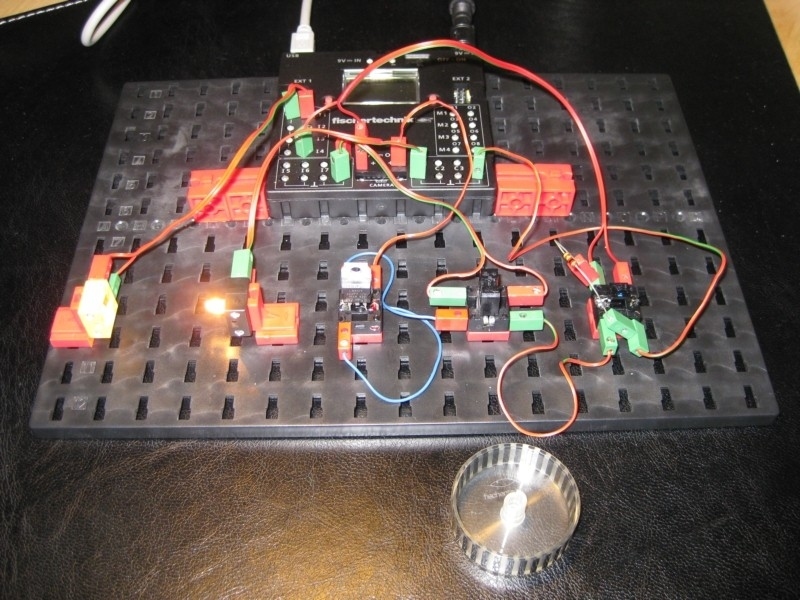

Links: ft phototransistor Mitte: Stromquelle 18 mA (LM317 als current regulator) Rechts: TCST1103 sensor und CNY70 sensor mit wiederstand 10k.

Der Detector des TCST1103 kann angeschlossen werden wie der Phototransistor. Beim CNY70 geht das nicht.

+9V –> collector des CNY70 emitter des CNY70 –> TX controller eingang UND mit R=10k nach GND.

Die Eingang soll Analog 10V sein.

Udo2 (12.10.2009, 20:02:26)

Hallo Paul, deine fünf Fotos werde ich mir gut merken. Danke für die Vorarbeit … Gruß, Udo2
