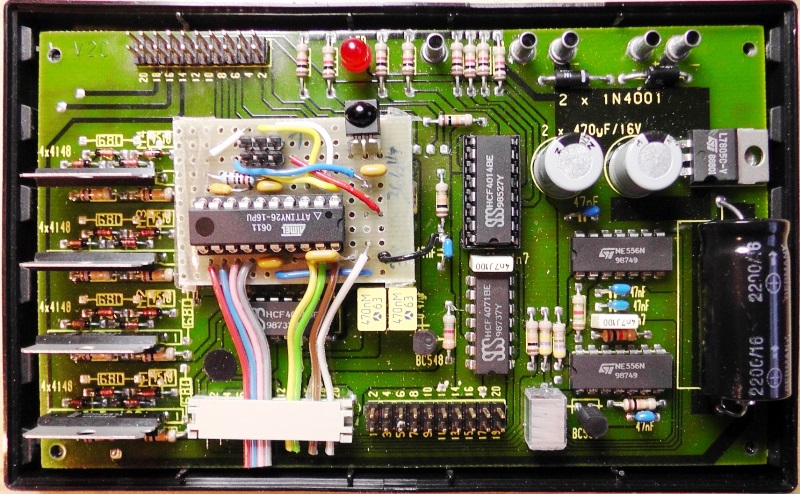

FT Universal-Interface geöffnet mit eingebautem AVR Mikrocontroller

Konstruiert und fotografiert von Dirk Uffmann.
Hochgeladen am 8.4.2014, 13:44 von uffi.  1 / 5

Schlagworte: AVR, Parallel, Interface, Universal

Das kleine Board fügt sich gut in den vorhandenen Platz ein. Die Unterseite ist mit Pappe isoliert, die mit Tesafilm am Rand des Boards festgeklebt wurde. Hier nutze ich auch die analogen Eingänge Ex und Ey an Pin 13 & 14 des FT-Interfaces, um sie direkt den analogen Eingängen PA1 & 2 des ATTiny26 zuzuführen.

lemkajen (9.4.2014, 06:26:13)

Schönes Detail, die beiden Ft-Analogeingänge direkt aus Board zu legen..

schnaggels (9.4.2014, 11:48:39)

Super, gut das ich da noch ne Kiste voll rumliegen habe ;)

lemkajen (12.4.2014, 11:56:04)

Genau ;-) man soll ja nichts wegschmeissen, nur weils alt ist , gell?!
