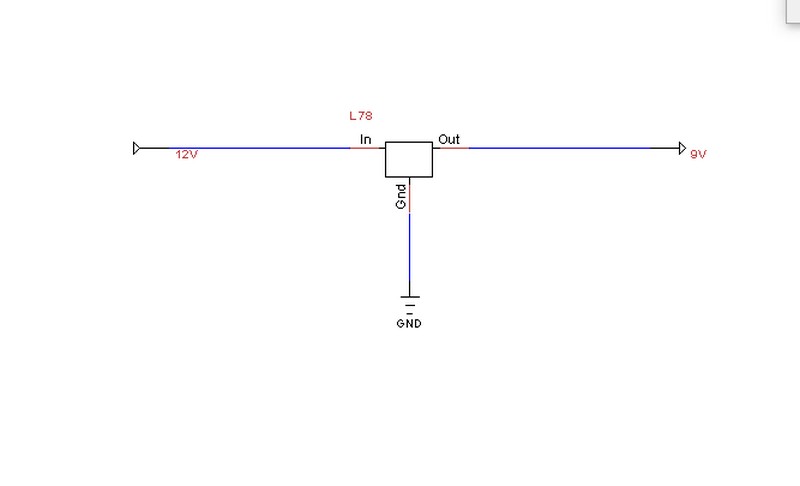

Schaltplan der Festen 9V

Konstruiert und fotografiert von serberer.
Hochgeladen am 3.7.2016, 13:57 von serberer.  6 / 7

Kalti (7.7.2016, 11:13:45)

Hallo Kleiner Hinweis: Diese Schaltung hält nach eigener Erfahrung nicht lange! Da fehlen die Kondensatoren 330nF und 100nF die ein Schwingverhalten des Spannungsreglers verhindern sollen. Und eine Diode wäre auch empfehlenswert. Genaueres z.B. Hier: http://www.hobby-bastelecke.de/halbleiter/fest.htm

MfG Kalti

serberer (7.7.2016, 12:51:21)

Danke für den Tipp wie gesagt es ist ja nicht fertig und ich werde dies noch Nachrüsten =)
