manitowoc m21000_1

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 29.4.2004, 21:13 von pk.  21 / 26

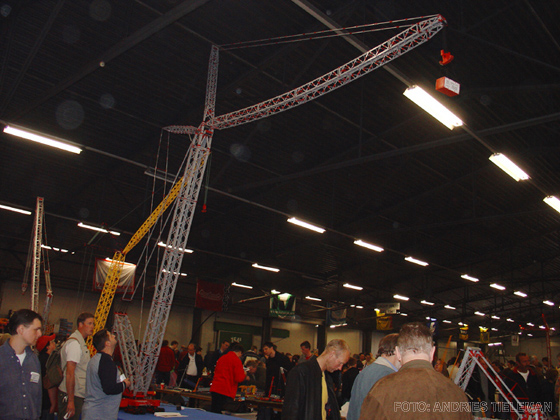

Der Manitowoc von Anton Jansen und Peter Krijnen: maßstab 1:20 , haupausleger 4 meter , hilfsausleger 3,5 meter. Wie hier zu sehen ist biegt der hilfsauleger gefährlich durch. Nachdem diesen foto gemacht worden war, ist der kran wegen dieses biegen eingesturtst.

Harald (2.5.2004, 10:01:33)

DurchbiegungDas sieht auch wirklich übel aus. Kommt die Biegung nur vom Eigengewicht des Auslegers, oder wirkt das Gewicht am Haken auch noch mit?

jw-stg (3.5.2004, 18:10:48)

Durchbiegung und Bruch des NadelauslegersHarald, in dieser Stellung wirken überwiegend nur die Gewichtskräfte des Nadelauslegers. Diese große Durchbiegung wird dadurch verursacht, dass auf der Mastunterseite nur die Zapfen der Steine die Zugkräfte aufnehmen. Durch das vorhande Spiel wird die Mastunterseite mit der Zugbelastung gestreckt und die Mastoberseite durch die Druckbelastung gestaucht. Gebrochen ist der Nadelausleger deshalb, weil die Passungen der Steinverbindungen nachgegeben haben. Bei einer höheren Decke hätte Anton und Peter den Nadelausleger sehr schnell soweit anheben können, das nichts passiert währe. Ich empfehle die Steine zumindest auf der Zugbeanspruchten Seite mit Streben (zum Beispiel 30 iger) zu verbinden. Die Zugkrägte werden von den Niete und Streben aufgenommen. Die Zapfen spielen nur noch eine untergeordnete Rolle. Zur Erhöhung der Biegesteifigkeit und Sicherheit gegen Knicken empfehle ich, wie bei meinem LR 11200, jedoch rundherum Streben anzubringen. [list] [/list]

pk (7.5.2004, 16:17:26)

modificationWir haben vor unseren kran nogmals auf zu bauen. Wan das sein werd weis ich noch nicht. In jeden fal soll das wetter erheblich besser sein als das es heute(freitag 7-mei-04) war. Nach der show habben wir feststellen mussen das wir auf verschiedene punkten enderungen durch füren mussen. Nicht nur beim Hilfsausleger, auch bei die “straps” der Hauptausleger und die seilrollen an diesen “straps”, sind enderungen durch zu füren. Bei der Hilfsausleger werde ich halbwegs ein extra verbindung anbringen zwischen der ausleger und die beide straps.

gruß peter
