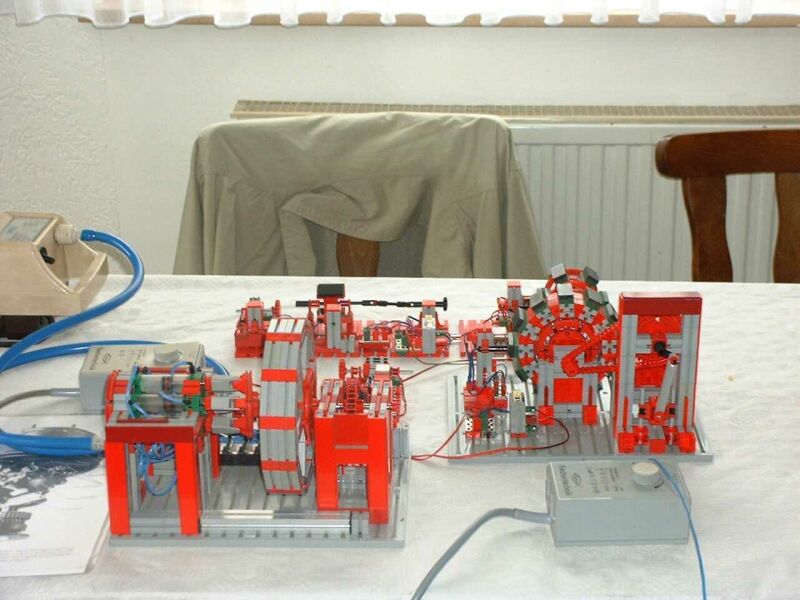

Konstruiert von Alfred Pettera. Leider ist kein Fotograf angegeben.
Hochgeladen am 3.5.2003, 10:46 von sven.  2 / 4

peterholland (2.9.2017, 19:55:19)

Interessantes Modell !….

Rüdiger Riedel (3.9.2017, 18:31:15)

Die Elektromotoren werden offensichtlich direkt von den Reed-Kontakten kommutiert! Und die sitzen direkt neben den E-Magneten. Ich habs probiert, das funktioniert sehr gut. Vielen Dank für die Hebung dieses “Schätzchens”, Peter! Aber wie funktioniert der Pneumatik-Motor? Wie befestigt man die Drehscheibe 60 so schräg auf der Achse? Gruß Rüdiger

peterholland (4.9.2017, 16:25:04)

Der Pneumatik-Motor war meine Haupt-Trigger. Ich möchte auch mehr info daruber haben…….

Gruss,

Peter Poederoyen NL

peterholland (4.9.2017, 16:32:59)

An axial piston pump has a number of pistons (usually an odd number) arranged in a circular array within a housing which is commonly referred to as a cylinder block, rotor or barrel. This cylinder block is driven to rotate about its axis of symmetry by an integral shaft that is, more or less, aligned with the pumping pistons.

Interesssante Links zum Nachbau-Versuch : https://www.youtube.com/watch?v=-GZ5GEIrHkg&list=PLB96E97514E04836E&index=7

http://www.mekanizmalar.com/fixed_swashplate_rotating_barrel.html

Gruss,

Peter Poederoyen NL

peterholland (4.9.2017, 17:37:14)

Das Prinzip beim fischertechnik-Modell bleibt schwierig zu verstehen :

Die Hydraulik/Pneumatik-Zylinder drehen nicht + ich sehe nur 1 schräge Drehscheibe 60 ?!…. Merkwurdig…..

Gruss,

Peter Poederoyen NL

peterholland (4.9.2017, 17:52:32)

Ich denke dass die linke “feste” Drehscheibe 60 hat eine centrische Achse der eingreift in einer der 6 Löcher der rechter Drehscheibe der an das grosse Rad verbunden ist. Dann muss es funktionieren…..

H.A.R.R.Y. (5.9.2017, 07:52:03)

Die taumelnde Drehscheibe könnte gar nicht schräg auf einer Welle klemmen die durch eines der exzentrischen Löcher geht. Und mittels Klemmnabe / Flachnabe geht das auch nicht in einem derartigen Winkel.

Schaut bitte mal beim nächsten Bild auf den Kommentar.

Stefan Rm (23.10.2017, 21:10:22)

Nachdem ich von dem Druckluftmotor sehr angetan war, musste ich unbedingt meinen eigenen Axialkolben-Druckluftmotor bauen… Mein fertiges Modell läuft ohne Probleme und kann hoffentlich/möglichweise auch etwaige Fragen klären, die sich der ein oder andere bei Betrachtung dieser Bilder stellte ;-). Ein kutzes Video findet ihr hier: https://youtu.be/6ziPNIWrqGw Bilder werden natürlich auch noch folgen.

Schöne Grüße Stefan
