Stift-Revolver (2)

Konstruiert und fotografiert von Thomas Kaiser (thkais).
Hochgeladen am 3.6.2007, 19:07 von thkais.  21 / 98

Schlagworte: Plottermechanik, Commodore, 1520.

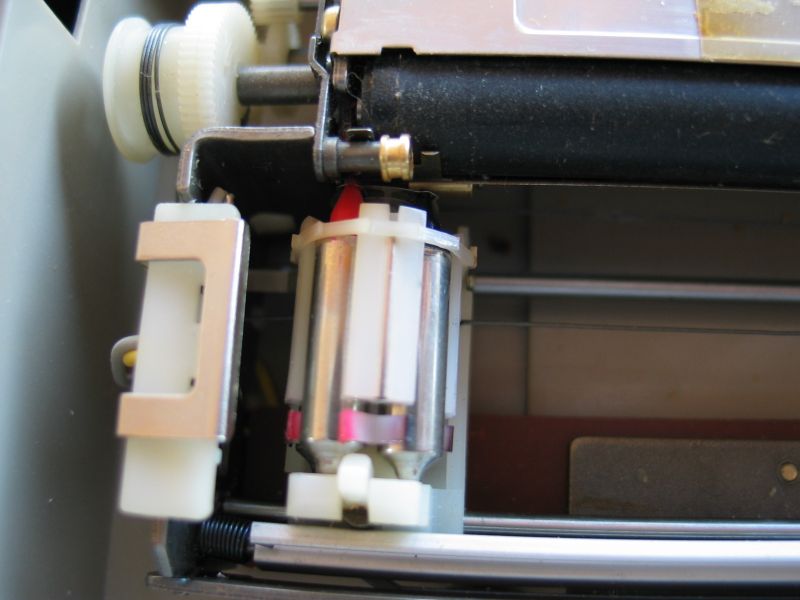

Hier der Stift-Revolver in der Wechsel-Position. Über eine Art Kugelschreiber-Mechanik wird der Revolver in drei Schritten um eine Stiftposition weitergedreht. In der Mitte des Revolvers sieht man einen (vermutlich magnetischen) Metallstift, der zusammen mit einem Reed-Kontakt (links) die Referenzposition für die Farbe ermittelt.
