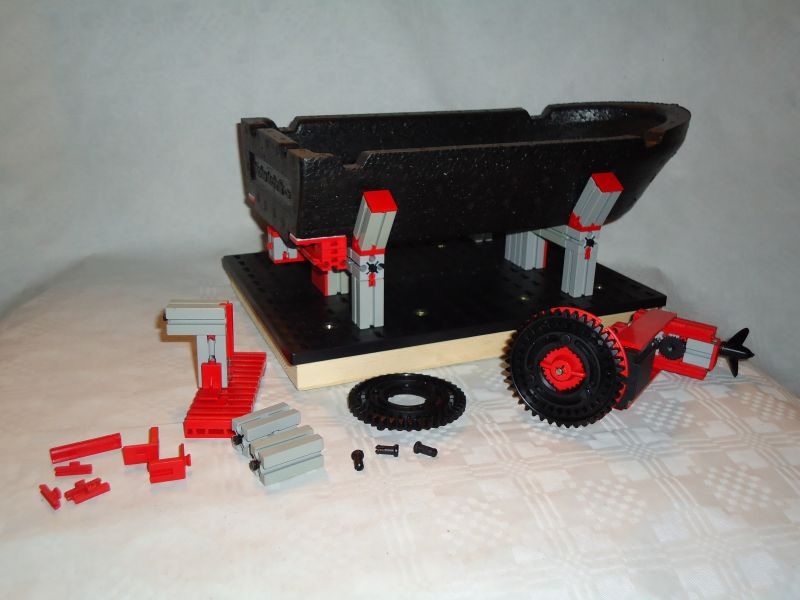

Die zweite Variante des Ruderantriebes erfolgt mit einem Zahnrad.

Dazu wird 1 Zahnrad Z40/32, m 1,5 schwarz ft# 31022 auf die Ruderscheibe aufgedrückt und mit 3 Verbindungsstopfen schwarz ft# 32316 an dieser unverdrehbar befestigt. Die rechte Bildseite zeigt das fertig montierte Modul.

Der obere Aufhängungspunkt des oberen Drehpunktes des Außenbordmotors wird mit den Teilen 1 Baustein 30 grau ft# 31004, 1 Baustein 30 mit Bohrung 30 grau ft# 31004, 2 Winkelstein 101515 rot ft# 38423, 4 Federnocken rot ft# 31982 und 1 Verbindungsstück 30 rot ft# 31061 erstellt. Die Abbildung zeigt links im Hintergrund das fertige Modul.

Der untere Aufhängungspunkt des unteren Drehpunktes des Außenbordmotors wurde bereits beschrieben.
