06 Portalroboter Z-Achse Überblick

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 11.5.2005, 16:15 von remadus.  7 / 17

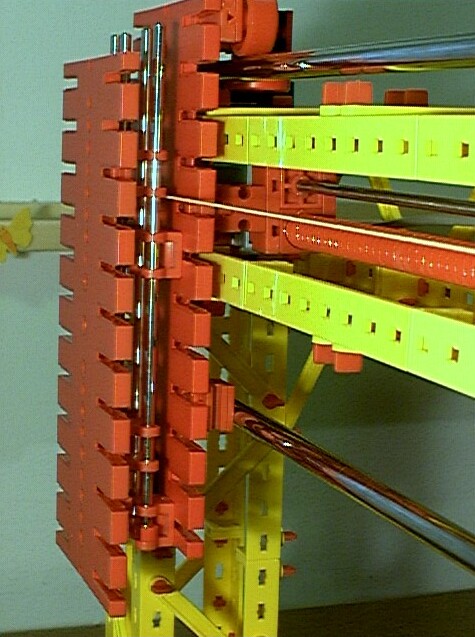

Der Schlitten der Z-Achse (senkrecht) ist auf vier Metallachsen gelagert. Das ergibt ein minimiertes Spiel und eine gute Steifigkeit ohne Schwergängigkeit. Quer dazu ist die Z-Achse an die X-Achse gekoppelt, von der die Schnecke zu sehen ist und die beiden 8 mm Stahlschienen. Diese geben ebenfalls eine perfekte Steifigkeit und Leichtläufigkeit.
