Neigungssensor_001

Konstruiert und fotografiert von Lord of the 7.
Hochgeladen am 25.4.2014, 22:31 von Lord of the 7.  1 / 10

Schlagworte: Neigungssensor, Gleichgewicht, Sensor, Gyro, Messen, Messtechnik.

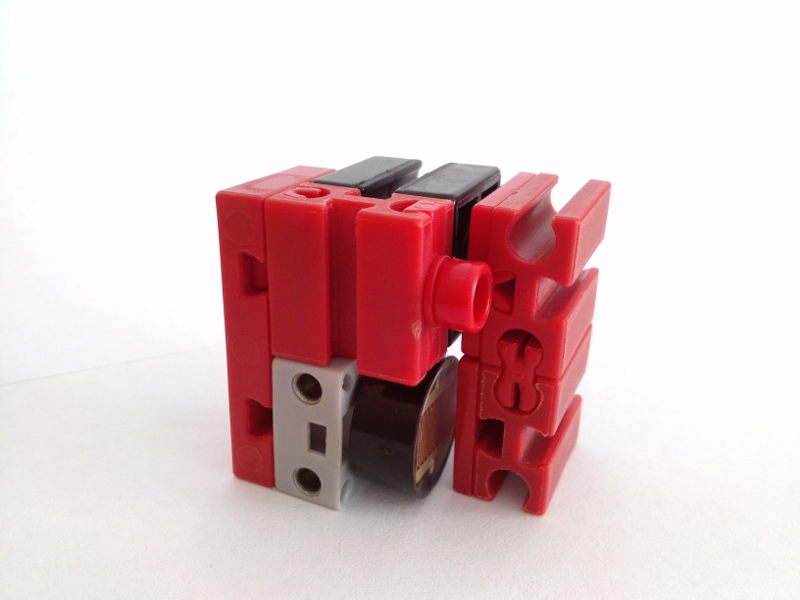

Dies ist ein einfacher Neigungssensor, der mit Hilfe der Schwerkraft arbeitet.

Den zentralen Bestandteil bildet dabei ein Foto-Widerstand, vor dem ein Pendel hängt, jedoch leicht versetzt. Wenn man den Sensor nun in die eine Richtung neigt, wird der Foto-Widerstand vom Pendel mehr verdeckt, als vorher. Neigt man den Sensor in die andere Richtung, wird der Foto-Widerstand weniger verdeckt. Es lässt sich also nicht nur bestimmen, wie stark er geneigt wird, sondern auch in welche Richtung. Das Pendel wird durch eine Aufnahmeachse gehalten, da diese viel leichtgängiger ist, als ein normales Gelenk. Der Strebenadapter bestimmt den Maximalausschlag des Pendels, wodurch verhindert wird, dass das Pendel, nachdem es den kompletten Foto-Widerstand abgedeckt hat, ihn wieder freigibt (sollte man den Sensor noch weiter neigen).

robvanbaal (26.4.2014, 09:29:42)

Interessantes Konzept!

Dirk Fox (26.4.2014, 17:29:32)

Sehr schöne Idee. Für Anwendungen an einem bewegten Objekt ist wahrscheinlich ein Gewicht am Pendel und eine schwergängigere Achse sinnvoll, damit das Pendel nicht durch die Bewegung des Objekts schwankt. Gruß, Dirk

Stefan Falk (13.2.2016, 22:08:14)

Wow! Klasse gemacht und super kompakt. Gefällt mir!

Gruß, Stefan

H.A.R.R.Y. (15.2.2016, 06:47:22)

Sehr schön, daß das mal jemand mit ft nachbaut.

Das Pendel reagiert auch auf Beschleunigungen quer zur Pendelachse. Um Schwingungen zu minimieren muß das Pendel möglichst reibungsfrei gedämpft werden. Reibung verringert stark die Empfindlichkeit und erhöht massiv den Nullpunktfehler.

Mit 2 LDRs läßt sich da noch einiges an Genauigkeit rausholen.
