13-Einbau Sensor

Konstruiert und fotografiert von Martin Romann (Remadus).
Hochgeladen am 23.11.2008, 16:17 von remadus.  13 / 15

Schlagworte: Reflexlichtschranke, Einbau, Spange.

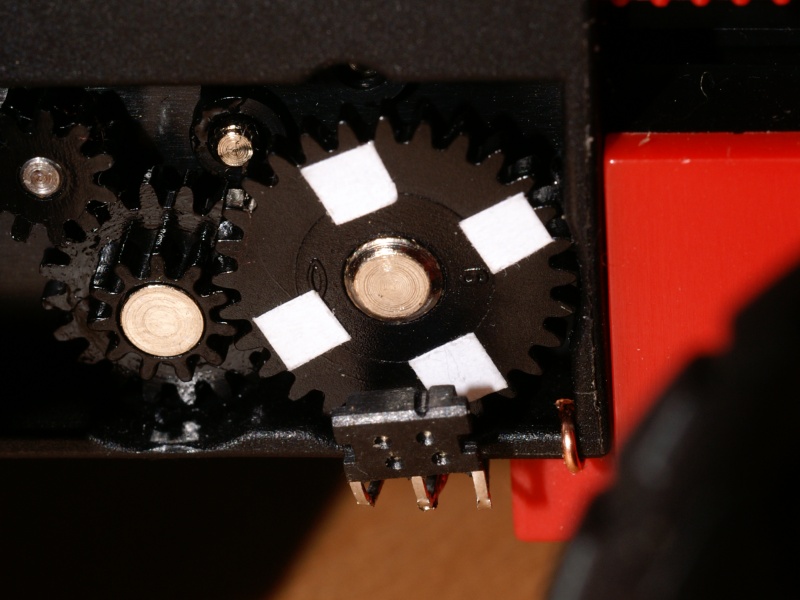

So sieht das dann nach dem Einbau aus. Aus einem zusätzlichen Kupferdraht und aus den Drähten angelöteter Widerstände habe ich eine Art Spange gemacht, die die Reflexlichtschranke am Platz hält.

Udo2 (23.11.2008, 20:01:03)

Hallo Martin, was sind jetzt bitte hier die Anschlüsse für Fototransistor und IR-Diode? Gruß, Ingo

remadus (24.11.2008, 17:59:17)

Hallo zusammen,

von links nach rechts:

  • Fototransistor
  • gemeinsame Masse Fototransistor und IR-LED
  • IR-LED Pluspol

Bis dann

Udo2 (25.11.2008, 22:05:04)

Das mit den drei Anschlüssen dachte ich mir schon so. Die Frage von dir jetzt beantwortet war, diese Reihenfolge von links oder rechts.

schnaggels (1.10.2010, 15:04:48)

Sag bloß du hast eine Quelle für das Bauteil gefunden Ingo?
