Ansicht von oben

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 12.6.2005, 18:01 von rainer_step5.  19 / 30

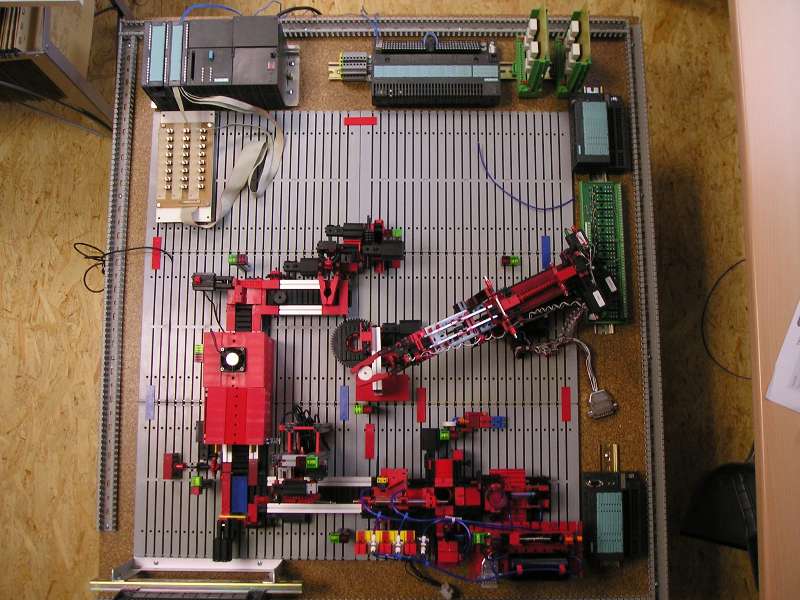

Gesamtansicht von oben. Gesteuert wird das Modell über eine S7 315-2DP mit dezentralen Ein und Ausgängen. Die Bedienung erfolgt über eine PC-Visualisierung mit Touch. 17 Motoren, 64 Eing., 64 Ausg., 20 Leuchtm. und diverse Weggeber und Endschalter sind Programmtechnisch zu verarbeiten.

Stefan Falk (12.6.2005, 18:53:28)

Mein lieber SchwanTolles Ding. Wie viele Stunden stecken da wohl drin?

Harald (13.6.2005, 19:32:41)

Ich würd mal sagen……etliche!

rainer_step5 (13.6.2005, 20:21:16)

ArbeitstundenKann ich selber nur schätzen. Angefangen habe ich im Dezember 2004 die Bauteile zu kaufen. Der Aufbau hat ca. 150 Std. gedauert mit etlichen Verbesserungen Umbauten und Neugestaltungen. Jetzt noch die Elektroplanung, Beschriftung und Verdrahtung ca 60 Std. mit Funktionstest über Profibus-DP. Zuletzt noch das S7 Programm. Wenn ich es noch bis Mörshausen schaffen sollte dann hat das Modell nur seine Grundfunktionen.
