[2/11] Spindelstockgetriebe

Konstruiert und fotografiert von Ingo Herschel (Udo2).
Hochgeladen am 13.9.2010, 14:37 von Udo2.  2 / 11

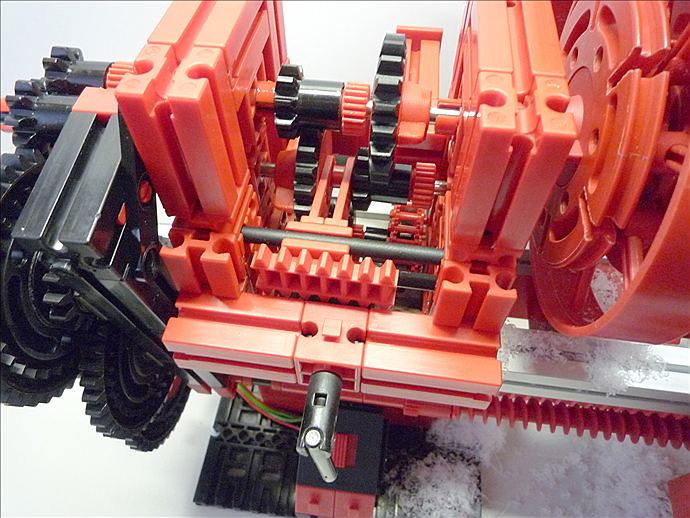

Das gemäss den Vorbildern einfach gehaltene Spindelstockgetriebe für Varioantrieb besteht aus nur 3 Achsen mit 2-stufiger (High 1:1,5 und Low 1:0,375) Zahnstangenschaltung und Schwenkhebelbedienung. Das Foto zeigt die Einstellung Leerlauf. Von der Vorgelegekette des längs auf der Rückseite neben dem Spindelstock angeordneten Power-Motors 8:1 ist auch ein Stück zu sehen.
