Malmaschine14

Konstruiert und fotografiert von Frank Jakob.
Hochgeladen am 25.3.2008, 17:56 von Knarf Bokaj.  12 / 22

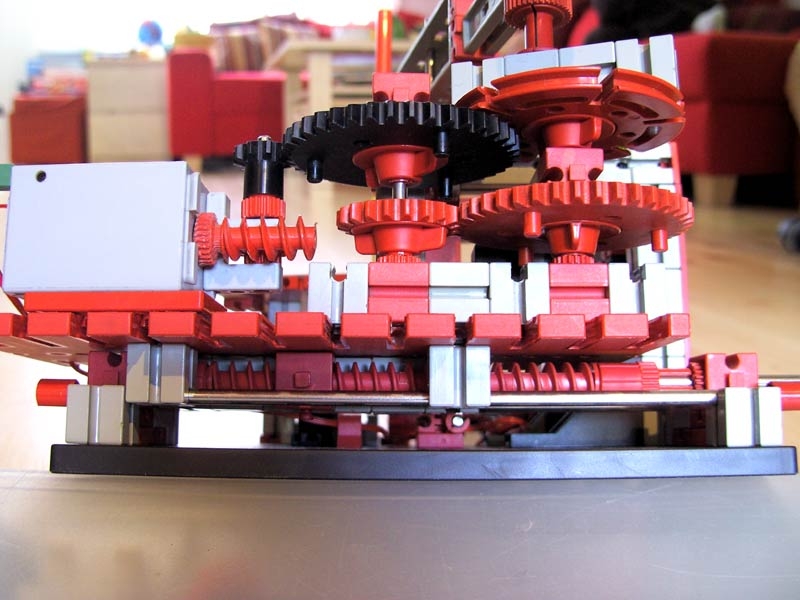

Getriebe X-Richtung

Stefan Falk (25.3.2008, 22:41:09)

Das ist also sozusagen eine Erweiterung der Zeichenmaschine aus dem alten Clubheft 1969-3 um gleich mehrere Freiheitsgrade. Sehe ich das richtig, dass Du also den Antrieb auf diesem Bild verstellen und damit die Auslenkungsgröße verändern kannst, und dass in der Mitte das ganze nochmal in die andere Richtung hin- und her-versetzt wird?

Gruß, Stefan

Knarf Bokaj (26.3.2008, 11:02:39)

Die Schneckenwelle hat die gleiche Funktion wie der Gelenkbaustein bei dem Clubmodell. Warum einfach wenn es auch kompliziert geht :-) In der Mitte gibt es ein Getriebe für die Y-Richtung. Das sieht man am besten auf Bild 10. Gruß, Frank
