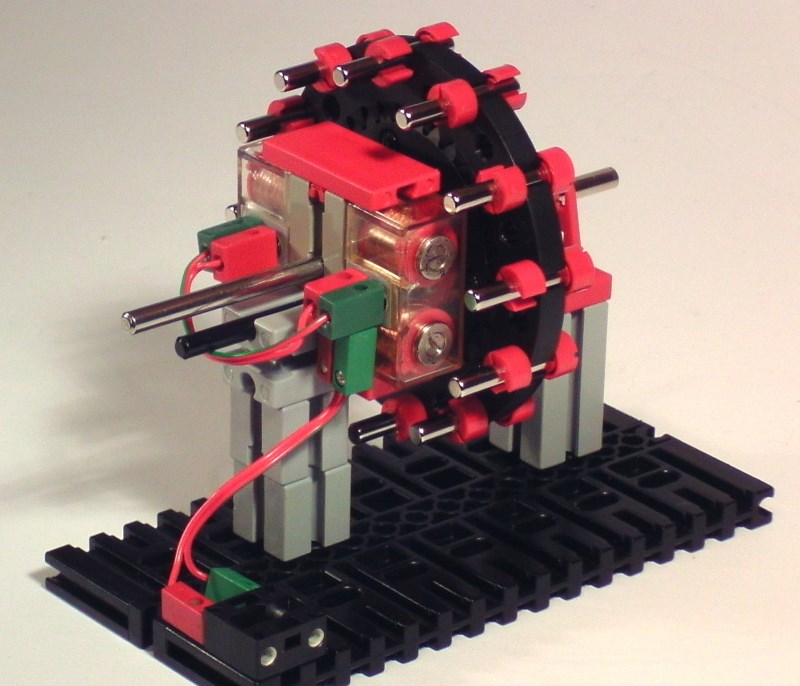

Innenpolige Synchronmaschine

Konstruiert und fotografiert von Rüdiger Riedel.
Hochgeladen am 25.2.2017, 18:15 von Rüdiger Riedel.  2 / 20

Der 12-polige Läufer (Polpaarzahl 6) dreht sich um die beiden E-Magnete. Es ist ein sog. Außenläufer. Die Synchrondrehzahl ist 500 U/min.

peterholland (25.2.2017, 20:56:27)

Hallo Rüdiger,

Wieder ein sehr schönes Modell !

500 U/min oder 600U/min ?

Gruss,

Peter Poederoyen NL

Rüdiger Riedel (25.2.2017, 21:35:00)

Hallo Peter, du hast mich mal wieder erwischt. Ich brüte gerade über eine 10-polige Maschine, und da habe ich die Drehzahlen verwechselt!

Viele Grüße und Danke, Rüdiger

Dirk Fox (25.2.2017, 23:47:46)

Hallo Rüdiger, Du hast die Magnete sicher mit wechselnder Polung angebracht. Die Magnetfelder, die die beiden E-Magnete aufspannen, wechseln bei 50 Hz 100x in der Sekunde, also 100x60 = 6000x in der Minute. Wenn ich die Konstruktion richtig verstehe, dreht sich die Antriebsachse des Motors alle 12 Polwechsel ein Mal, also 500x pro Minute. Herzlicher Gruß, Dirk
